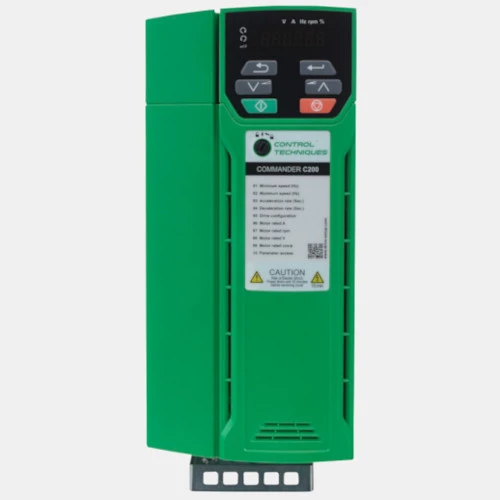

Wektorowy przemiennik częstotliwości 7,5 kW C200 Nidec
Falownik C200-044 00170A Control Techiques przystosowany do współpracy z trójfazowymi silnikami o mocy do 7,5 kW. Przemiennik częstotliwości C200-044 00170A zasilany jest napięciem 3x 380...400 VAC, częstotliwość napięcia zasilającego wynosi 45...66Hz. Producent podaje częstotliwość wyjściową dla przetworników Commander C200 na poziomie 0...550 Hz. Prąd wyjściowy dla 3-fazowego falownika Commander C200 C200-044 00170A wynosi 17A. Inverter 7,5 kW Commander C200 Nidec został wyposażony w 5 wejść cyfrowych, 1 wyjścia cyfrowe oraz 2 wejście analogowe. Komunikacja odbywa się protokołem Modbus RTU po RS485. W standardzie przemienniki częstotliwości C200 posiadają zabudowany filtr EMC, regulator PID oraz prosty sterownik PLC. Dzięki wbudowanemu modułowi hamowania do falownika C200-044 00170A można bezpośrednio podłączyć rezystor hamowania o rezystancji 50 Ohm i mocy 100W. Konfiguracja falownika odbywa się przy pomocy darmowego oprogramowania Machine Control Studio. Wektorowy falownik C200-044 00170A został wyposażony w kompaktową obudowę o stopniu ochrony wynoszącym IP20. Urządzenie posiada wymiar: 277 x 115 x 175 mm, a jego waga to 3,13kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Częstotliwość wyjściowa (Hz) | 0...550 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 175 |
| Szerokość (mm) | 115 |
| Wysokość (mm) | 277 |
| Waga (kg) | 3,13 |
| Zasilanie |
| Moc (kW) | 7,5 |
| Napięcie zasilania (VAC) | 342...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Pobór prądu (A) | 18,5 |
| Prąd wyjściowy (A) | 17 |
| Ogólne |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -20...60 |
| Stopień ochrony IP | 20 |
