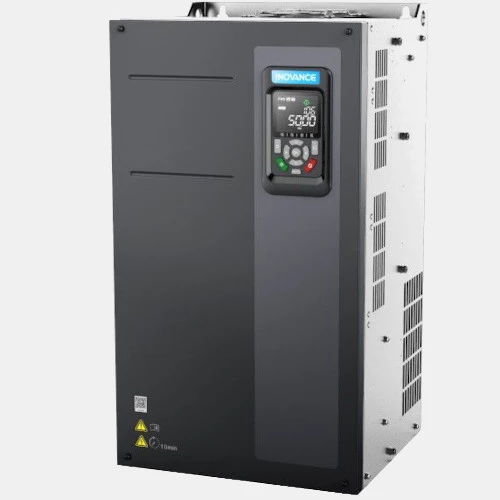

Trójfazowy falownik 45 kW MD520-4T45BS-INT Inovance
- Producent: Inovance
- Kod Produktu:MD520-4T45BS-INT
Falownik MD520-4T45BS-INT Inovance przeznaczony do pracy z
trójfazowymi silnikami indukcyjnymi oraz silnikami z magnesami trwałymi.
Urządzenie zasilane jest napięciem 3x400 V AC, a jego moc wynosi
odpowiednio: 45 kW przy obciążeniu ciężkim i 55 kW przy obciążeniu
lekkim. Prąd wyjściowy wektorowego falownika wynosi odpowiednio 91 A HD

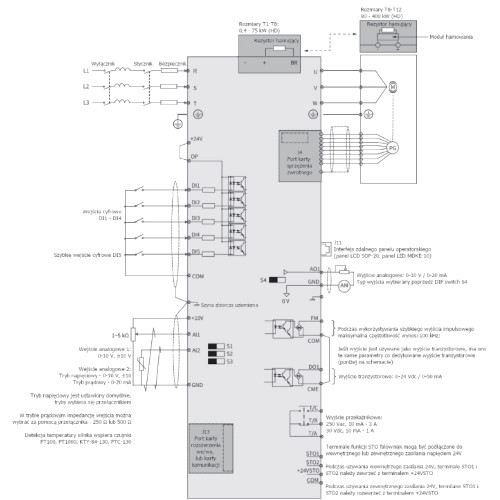

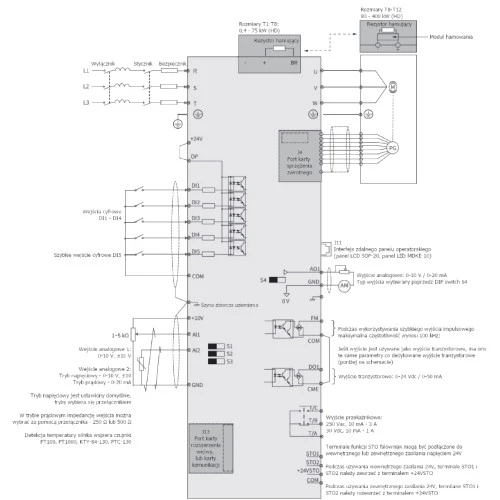

oraz 112 A ND. Falowniki Inovance MD520 zostały wyposażone w: 5 wejść
cyfrowych, 2 wejścia analogowe, 1 wyjście przekaźnikowe, 2 wyjścia
binarne oraz 1 wyjście analogowe. Dodatkowo przetwornik MD520-4T45BS-INT posiada wejście bezpieczeństwa STO. Częstotliwość wyjściowa 3-fazowego falownika MD520 45 kW szacowana jest na poziomie 599Hz. Do falownika MD520-4T45BS-INT opcjonalnie można podłączyć moduł hamowania co umożliwia
bezpośrednie podłączenie rezystora hamowania o parametrach o mocy 9000 W i minimalnej rezystancji 12,8 Ohm. Producent zaleca stosowanie przy tym modelu falownika MD520
bezpiecznik 200A np. FWH-200B, filtr EMC FN 3258-100-35.
Inovance oferuje do przemienników częstotliwości MD520 następujące karty rozszerzeń:
Falowniki MD520 Inovance zostały wyposażone 4 zestawy parametrów silnika, funkcję automatycznego forsowania momentu, funkcję pracy nawijania-odwijania oraz kompensację poślizgu.
Konfiguracja falownika MD520-4T45BS-INT odbywa się przy pomocy darmowego oprogramowania InoDriveShop.
Wejścia/Wyjścia | |
Wejścia binarne | 5 |
Wejścia temperaturowe | 1 |
Wejścia analogowe | 2 |
Wyjścia analogowe | 1 |
Napięcie wejść analogowych (V) | 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Obsługa czujników | PT100 PT1000 KTY84-130 PTC-130 |
Prąd wyjść analogowych (mA) | 0...20 |
Typ modułu | |
Rodzaj modułu | Przemiennik częstotliwości |

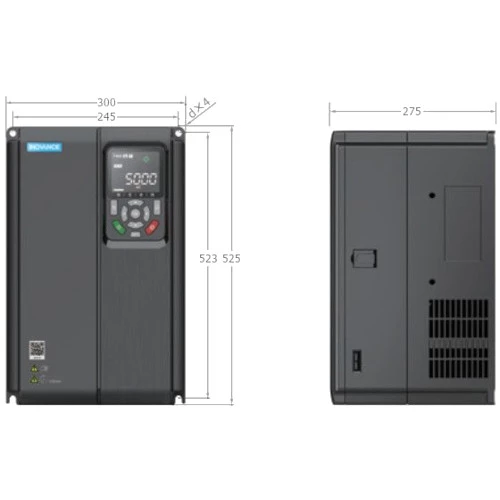

Wymiary i waga | |
Głębokość (mm) | 275 |
Szerokość (mm) | 300 |
Wysokość (mm) | 525 |
Waga (kg) | 35 |
Zasilanie | |
Moc (kW) | 45 55 |
Napięcie zasilania (VAC) | 400 |
Liczba faz | 3-fazowy |
Pobór prądu (A) | 89 111 |
Prąd wyjściowy (A) | 91 112 |
Ogólne | |
Temperatura pracy (°C) | -10...50 |
Stopień ochrony IP | 20 |
