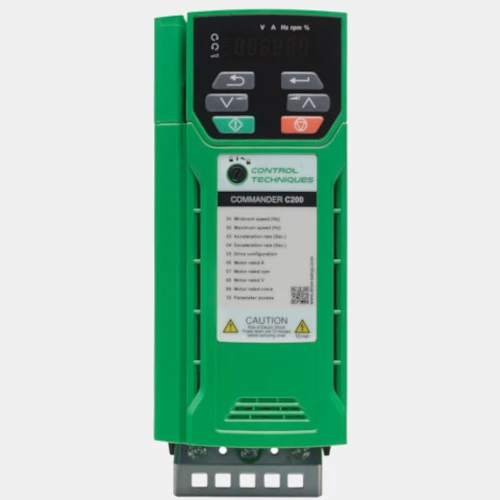

Wektorowy przemiennik częstotliwości 2,2 kW C200 Nidec

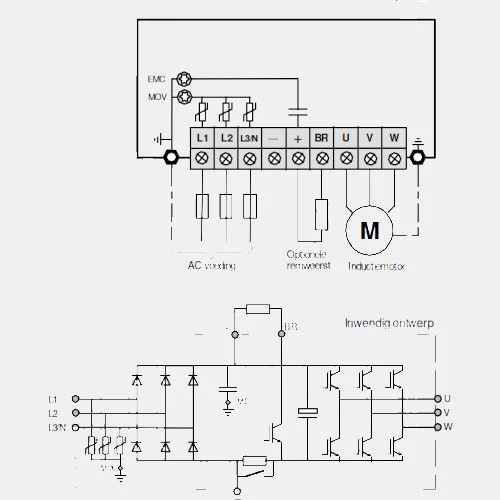

Falownik C200-034 00056A Control Techiques przystosowany do współpracy z trójfazowymi silnikami o mocy do 2,2 kW. Przemiennik częstotliwości C200-034 00056A zasilany jest napięciem 3x 380...400 VAC, częstotliwość napięcia zasilającego wynosi 45...66Hz. Producent podaje częstotliwość wyjściową dla przetworników Commander C200 na poziomie 0...550 Hz. Prąd wyjściowy dla 3-fazowego falownika Commander C200 C200-034 00056A wynosi 5,6A. Inverter 2,2 kW Commander C200 Nidec został wyposażony w 5 wejść cyfrowych, 1 wyjścia cyfrowe oraz 2 wejście analogowe. Komunikacja odbywa się protokołem Modbus RTU po RS485. W standardzie przemienniki częstotliwości C200 posiadają zabudowany filtr EMC, regulator PID oraz prosty sterownik PLC. Dzięki wbudowanemu modułowi hamowania do falownika C200-034 00056A można bezpośrednio podłączyć rezystor hamowania o rezystancji 100 Ohm i mocy 100W. Konfiguracja falownika odbywa się przy pomocy darmowego oprogramowania Machine Control Studio. Wektorowy falownik C200-034 00056A został wyposażony w kompaktową obudowę o stopniu ochrony wynoszącym IP20. Urządzenie posiada wymiar: 226 x 90 x 160 mm, a jego waga to 1,5kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Częstotliwość wyjściowa (Hz) | 0...550 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 160 |
| Szerokość (mm) | 90 |
| Wysokość (mm) | 226 |
| Waga (kg) | 1,5 |
| Zasilanie |
| Moc (kW) | 2,2 |
| Napięcie zasilania (VAC) | 342...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Pobór prądu (A) | 8,3 |
| Prąd wyjściowy (A) | 5,6 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -20...60 |
| Stopień ochrony IP | 20 |
