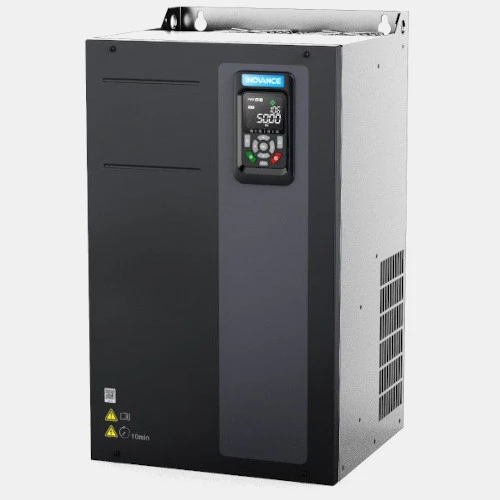

Trójfazowy falownik 110 kW MD520-4T110S-INT Inovance
- Producent: Inovance
- Kod Produktu:MD520-4T110S-INT
Falownik MD520-4T110S-INT Inovance przeznaczony do pracy z
trójfazowymi silnikami indukcyjnymi oraz silnikami z magnesami trwałymi.
Urządzenie zasilane jest napięciem 3x400 V AC, a jego moc wynosi
odpowiednio: 110 kW przy obciążeniu ciężkim i 132 kW przy obciążeniu
lekkim. Prąd wyjściowy wektorowego falownika wynosi odpowiednio 210 A HD

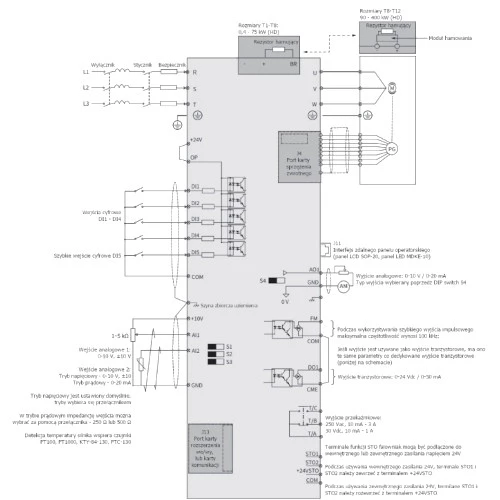

oraz 253 A ND. Falowniki Inovance MD520 zostały wyposażone w: 5 wejść
cyfrowych, 2 wejścia analogowe, 1 wyjście przekaźnikowe, 2 wyjścia
binarne oraz 1 wyjście analogowe. Dodatkowo przetwornik MD520-4T110S-INT posiada wejście bezpieczeństwa STO. Częstotliwość wyjściowa 3-fazowego falownika MD520 110 kW szacowana jest na poziomie 599Hz. Do falownika MD520-4T110S-INT opcjonalnie można podłączyć 2 moduły hamowania MDBUN-90-T co umożliwia
bezpośrednie podłączenie rezystora hamowania o parametrach o mocy 11000 W i minimalnej rezystancji 8 Ohm. Producent zaleca stosowanie przy tym modelu falownika MD520
bezpiecznik 400A np. FWH-400A, filtr EMC FN 3359-250-28.
Inovance oferuje do przemienników częstotliwości MD520 następujące karty rozszerzeń:
Falowniki MD520 Inovance zostały wyposażone 4 zestawy parametrów silnika, funkcję automatycznego forsowania momentu, funkcję pracy nawijania-odwijania oraz kompensację poślizgu.
Konfiguracja falownika MD520-4T110S-INT odbywa się przy pomocy darmowego oprogramowania InoDriveShop.
Wejścia/Wyjścia | |
Wejścia binarne | 5 |
Wejścia temperaturowe | 1 |
Wejścia analogowe | 2 |
Wyjścia analogowe | 1 |
Napięcie wejść analogowych (V) | 0...10 |
Napięcie wyjść analogowych (V) | 0...10 |
Prąd wejść analogowych (mA) | 0...20 |
Obsługa czujników | PT100 PT1000 KTY84-130 PTC-130 |
Prąd wyjść analogowych (mA) | 0...20 |
Typ modułu | |
Rodzaj modułu | Przemiennik częstotliwości |
Wymiary i waga | |
Głębokość (mm) | 315 |
Szerokość (mm) | 338 |
Wysokość (mm) | 554 |
Waga (kg) | 51,5 |
Zasilanie | |
Moc (kW) | 110 132 |
Napięcie zasilania (VAC) | 400 |
Liczba faz | 3-fazowy |
Pobór prądu (A) | 196 239 |
Prąd wyjściowy (A) | 210 253 |
Ogólne | |
Temperatura pracy (°C) | -10...50 |
Stopień ochrony IP | 20 |
