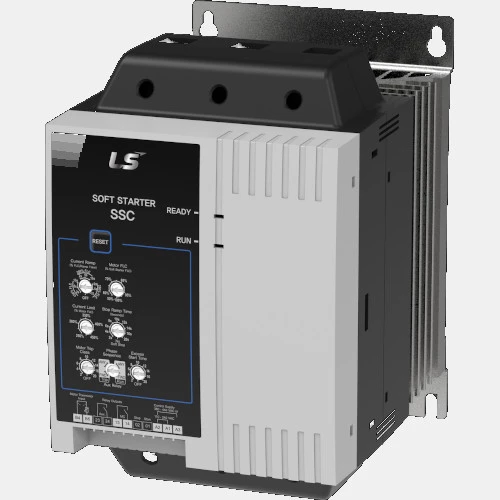

Układ łagodnego rozruchu 100A SSCi-100-V4-C2
Softstart SSCe-100-V4-C2 LS o zasilaniu 3-fazowym 200...575 VAC. Moc softstartera SSCe-100-V4-C2 wynosi: 30 kW przy 230 VAC, 55 kW przy 400 VAC oraz 75kW przy zasilaniu 500 VAC. Znamionowy prąd urządzenia wynosi 100A ND/ 96A HD. Układ łagodnego rozruchu SSCe-100-V4-C2 sterowany jest napięciem 24 V DC/AC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Softstart SSCe LS posiada regulację na dwóch fazach. Dodatkowo model ten został wyposażony w zabudowaną funkcja czasowej rampy napięciowej. Soft start SSCe-100-V4-C2 100A został wyposażony w 2 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe. Producent deklaruje wydajność softstartów SSCe na poziomie 99,5%. Ponadto układy łagodnego rozruchu LG SSCe cechują się zwiększoną wydajnością łagodnego rozruchu/zatrzymania oraz oszczędnością kosztów energii przy zwiększonej wydajności silnika. Dodatkowo ten softstarter posiada funkcje ochrony silnika. Urządzenie przystosowane jest zarówno do montażu na szynie DIN oraz płycie montażowej. Dodatkowo SSCe LG można montować w orientacji poziomej. Obudowa SSCe-100-V4-C2 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSCe LS 100 A to 215x145x193mm. Waga natomiast wynosi 3,8kg.
Schemat podłączenia SSCe-100-V4-C2
| Wejścia/Wyjścia |
| Wejścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 193 |
| Szerokość (mm) | 145 |
| Wysokość (mm) | 215 |
| Waga (kg) | 3,8 |
| Zasilanie |
| Moc (kW) | 55 |
| Napięcie zasilania (VAC) | 200...440 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Prąd wyjściowy (A) | 100 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
