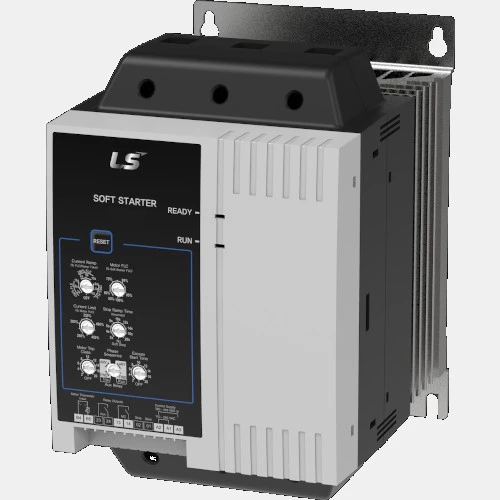

Układ łagodnego rozruchu 75A SSCe-075-V6-C2
Softstart SSCe-075-V6-C2 LS o zasilaniu 3-fazowym 200...575 VAC. Moc softstartera SSCe-075-V6-C1 wynosi: 22 kW przy 230 VAC, 37 kW przy 400 VAC oraz 45kW przy zasilaniu 500 VAC. Znamionowy prąd urządzenia wynosi 75A ND/ 65A HD. Układ łagodnego rozruchu SSCe-075-V6-C2 sterowany jest napięciem 24 VAC/DC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Softstart SSCe LS posiada regulację na dwóch fazach. Dodatkowo ten model został wyposażony w zabudowaną funkcja czasowej rampy napięciowej. Soft start SSCe-075-V6-C2 75A został wyposażony w 2 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe. Producent deklaruje wydajność softstartów SSCe na poziomie 99,5%. Ponadto układy łagodnego rozruchu LG SSCe cechują się zwiększoną wydajnością łagodnego rozruchu/zatrzymania oraz oszczędnością kosztów energii przy zwiększonej wydajności silnika. Urządzenie przystosowane jest zarówno do montażu na szynie DIN oraz płycie montażowej. Dodatkowo SSCe LG można montować w orientacji poziomej. Obudowa SSCe-075-V6-C2 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSCe LS 75 A to 215x145x193mm. Waga natomiast wynosi 3,8kg.

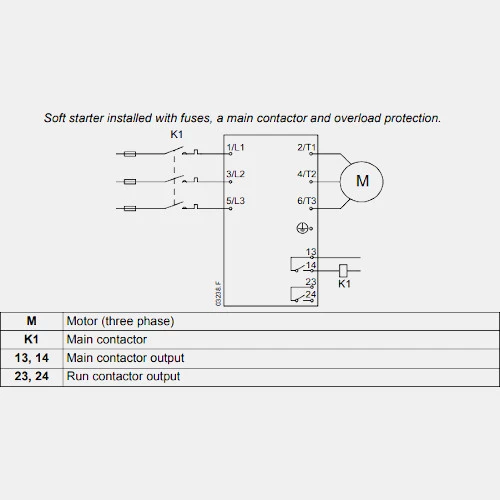

Schemat podłączenia SSCe-075-V6-C2
| Wejścia/Wyjścia |
| Wejścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 193 |
| Szerokość (mm) | 145 |
| Wysokość (mm) | 215 |
| Waga (kg) | 3,8 |
| Zasilanie |
| Moc (kW) | 37 |
| Napięcie zasilania (VAC) | 200...575 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Prąd wyjściowy (A) | 75 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
