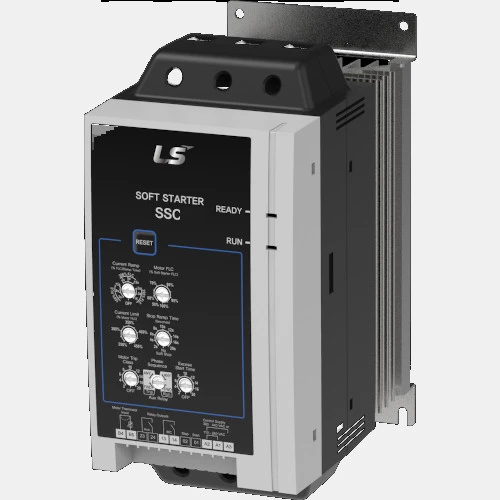

Softstarter 60A SSCe-060-V4-C2
Softstart SSCe-060-V4-C2 LS o zasilaniu 3-fazowym 200...440 VAC. Moc softstartera SSCe-060-V4-C2 wynosi: 18,5 kW przy 230 VAC, 30 kW przy 400 VAC oraz 37kW przy zasilaniu 500 VAC. Znamionowy prąd urządzenia wynosi 60A ND/ 49A HD. Układ łagodnego rozruchu SSCe-060-V4-C2 sterowany napięciem 24 V AC/DC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Soft starter ten posiada funkcję czasowej rampy napięciowej. Softstart SSCe LS dysponuje regulację w dwóch fazach. Soft start SSCe-060-V4-C2 60A został wyposażony w 2 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe. Producent deklaruje wydajność softstartów SSCe na poziomie 99,5%. Ponadto układy łagodnego rozruchu LG SSCe cechują się zwiększoną wydajnością łagodnego rozruchu/zatrzymania oraz oszczędnością kosztów energii przy zwiększonej wydajności silnika. Urządzenie przystosowane jest zarówno do montażu na szynie DIN oraz płycie montażowej. Dodatkowo SSCe LG można montować w orientacji poziomej. Obudowa SSCe-060-V4-C2 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSCe LS 60 A to 201x98x165mm. Waga natomiast wynosi 2,2kg.

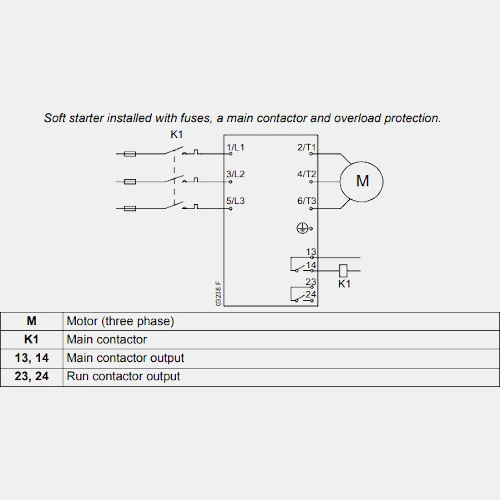

Schemat podłączenia SSCe-060-V4-C2
| Wejścia/Wyjścia |
| Wejścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 165 |
| Szerokość (mm) | 98 |
| Wysokość (mm) | 201 |
| Waga (kg) | 2,2 |
| Zasilanie |
| Moc (kW) | 30 |
| Napięcie zasilania (VAC) | 200...440 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Prąd wyjściowy (A) | 60 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
