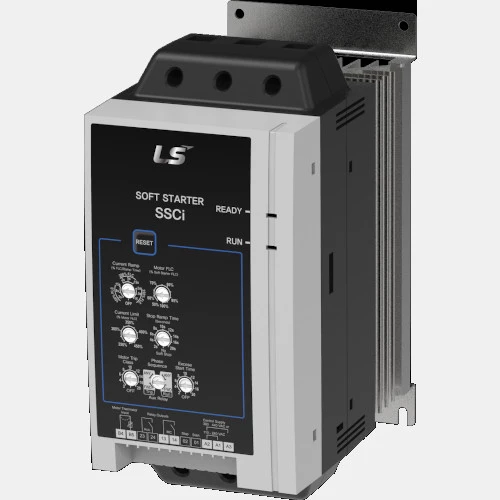

Softstarter 34A SSCi-034-V6-C1
Softstart SSCi-034-V6-C1 LS o zasilaniu 3-fazowym 200...575 VAC. Moc softstartera SSCi-034-V6-C1 wynosi: 11 kW przy 230 VAC, 15 kW przy 400 VAC oraz 22kW przy zasilaniu 500 VAC. Znamionowy prąd urządzenia wynosi 34A ND/ 30A HD. Układ łagodnego rozruchu SSCI-034-V6-C1 może być sterowany napięciem przemiennym 110...240 VAC oraz 380...400 VAC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Softstart SSCi LS posiada regulację na dwóch fazach. Soft start SSCi-034-V6-C1 34A został wyposażony w 2 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe. Producent deklaruje wydajność softstartów SSCi na poziomie 99,5%. Ponadto układy łagodnego rozruchu LG SSCi cechują się zwiększoną wydajnością łagodnego rozruchu/zatrzymania oraz oszczędnością kosztów energii przy zwiększonej wydajności silnika. Urządzenie przystosowane jest zarówno do montażu na szynie DIN oraz płycie montażowej. Dodatkowo SSCi LG można montować w orientacji poziomej. Obudowa SSCi-034-V6-C1 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSCi LS 34 A to 201x98x165mm. Waga natomiast wynosi 2,2kg.
Schemat podłączenia SSCi-034-V6-C1
![](https://sterowniki-plc.net/image/catalog/Produkty/LGLG/SSCi-schemat-podlaczenia.JPG)
Wejścia/Wyjścia |
Wejścia binarne | 2 |
Wyjścia przekaźnikowe | 2 |
Typ modułu |
Rodzaj modułu | Softstarty |
Wymiary i waga |
Głębokość (mm) | 165 |
Szerokość (mm) | 98 |
Wysokość (mm) | 201 |
Waga (kg) | 2,2 |
Zasilanie |
Moc (kW) | 15 |
Napięcie zasilania (VAC) | 200...575 |
Liczba faz | 3-fazowy |
Częstotliwość napięcia zasilającego (Hz) | 45...66 |
Prąd wyjściowy (A) | 34 |
Ogólne |
Temperatura pracy (°C) | -10...60 |
Stopień ochrony IP | 20 |
