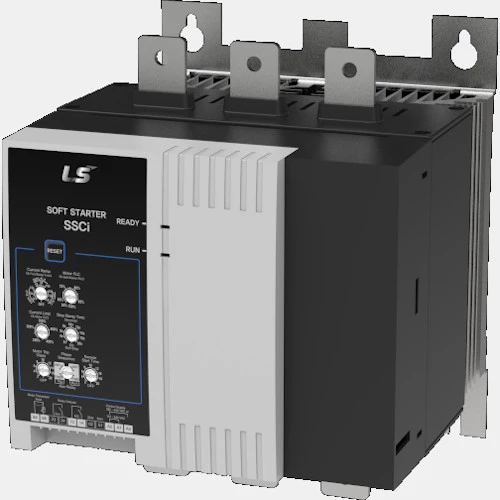

Softstarter 200A SSCi-200-V6-C1
Softstart SSCi-200-V6-C1 LS o zasilaniu 3-fazowym 200...575 VAC. Moc softstartera SSCi-200-V6-C1 wynosi: 60 kW przy 230 VAC, 110 kW przy 400 VAC oraz 132kW przy zasilaniu 500 VAC. Znamionowy prąd urządzenia wynosi 20A ND/ 165A HD. Układ łagodnego rozruchu SSCi-200-V6-C1 może być sterowany napięciem przemiennym 110...240 VAC oraz 380...400 VAC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Softstart SSCi LS posiada regulację na dwóch fazach. Soft start SSCi-200-V6-C1 200A został wyposażony w 2 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe. Producent deklaruje wydajność softstartów SSCi na poziomie 99,5%. Ponadto układy łagodnego rozruchu LG SSCi cechują się zwiększoną wydajnością łagodnego rozruchu/zatrzymania oraz oszczędnością kosztów energii przy zwiększonej wydajności silnika. Urządzenie przystosowane jest zarówno do montażu na szynie DIN oraz płycie montażowej. Dodatkowo SSCi LG można montować w orientacji poziomej. Obudowa SSCi-200-V6-C1 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSCi LS 200 A to 240x200x214mm. Waga natomiast wynosi 6,5kg.
Schemat podłączenia SSCi-200-V6-C1
| Wejścia/Wyjścia |
| Wejścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Typ modułu |
| Rodzaj modułu | Softstarty |
| Wymiary i waga |
| Głębokość (mm) | 214 |
| Szerokość (mm) | 200 |
| Wysokość (mm) | 240 |
| Waga (kg) | 6,5 |
| Zasilanie |
| Moc (kW) | 110 |
| Napięcie zasilania (VAC) | 200...575 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Prąd wyjściowy (A) | 200 |
| Ogólne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
