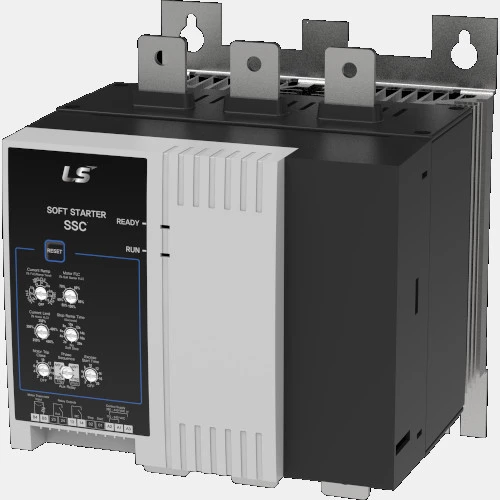

Układ łagodnego rozruchu 200A SSCe-200-V4-C2

Softstart SSCe-200-V4-C2 LS o zasilaniu 3-fazowym 200...440 VAC.  Moc softstartera SSCe-200-V4-C2 wynosi: 60 kW przy 230 VAC, 110 kW przy 400 VAC oraz 132kW przy zasilaniu 500 VAC. Znamionowy prąd urządzenia wynosi 20A ND/ 165A HD. Układ łagodnego rozruchu SSCe-200-V4-C2 sterowany  jest napięciem 24 V DC/AC. Urządzenie zostało wyposażone w zabudowany by-pass, co niweluje konieczność instalacji zewnętrznego stycznika. Softstart SSCe LS posiada  regulację na dwóch fazach. Model ten dodatkowo został wyposażony w zabudowaną funkcje czasowej rampy napięciowej. Soft start SSCe-200-V4-C2 200A został wyposażony w 2 wejścia cyfrowe oraz 2 wyjścia przekaźnikowe. Producent deklaruje wydajność softstartów SSCe na poziomie 99,5%. Ponadto układy łagodnego rozruchu LG SSCe cechują się zwiększoną wydajnością łagodnego rozruchu/zatrzymania oraz oszczędnością kosztów energii przy zwiększonej wydajności silnika. Urządzenie przystosowane jest zarówno do montażu na szynie DIN oraz płycie montażowej. Dodatkowo SSCe LG można montować w orientacji poziomej. Obudowa SSCe-200-V4-C2 została wykonana z tworzywa i charakteryzuje się stopniem ochrony IP20. Wymiary softastartu SSCe LS 200 A to 240x200x214mm. Waga natomiast wynosi 6,5kg.

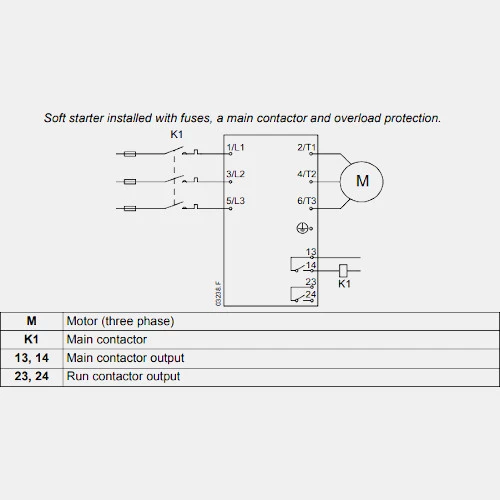

Schemat podłączenia SSCe-200-V4-C2
