Falowniki do sprężarek

Jak działa sprężarka?

Sprężarka zamienia energię elektryczną silnika napędzającego urządzenie na energię gazu sprężonego. Najważniejszymi elementami budowy kompresora jest cylinder oraz tłok. Tłok porusza się wewnątrz cylindra. Ruch tłoka generuje podciśnienie zasysające powietrze, następnie nadciśnienie, dzięki czemu zmniejsza się objętość komory cylindra. W taki sposób powietrze, które znajduje się w komorze cylindra zostaje sprężone. Wyróżnić można dwa rodzaje sprężarek: tłokowe oraz śrubowe, które z kolei dzielić się mogą na bezolejowe i olejowe.

Po co falownik w sprężarce?

Przemienniki częstotliwości w sprężarkach pozwalają na zaoszczędzenie energii. Zwłaszcza w miejscach, gdzie zapotrzebowanie na sprężone powietrze jest zmienne, dobrze jest zainwestować w regulację częstotliwości. W momencie, kiedy zapotrzebowanie się zmniejsza, obrotowa prędkość urządzenia również zostaje zmniejszona, a co za tym idzie zużycie energii także zostaje ograniczone. Dodatkowym atutem falowników w sprężarkach jest dobry wpływ na środowisko naturalne.

FALOWNIKI DO SPRĘŻAREK

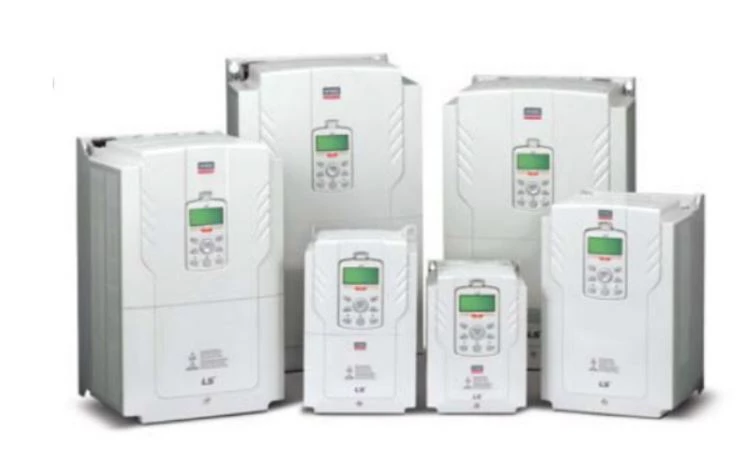

Falowniki LG serii H100

Seria przemienników częstotliwości H100 znajduje swoje zastosowanie szczególnie w branży HVAC. Inwertery są dostępne o mocach od 0,75 kW do 90 kW. Kompaktowa budowa pozwala na zaoszczędzenie miejsca. Falowniki H100 montowane są "jeden obok drugiego", co 2 mm. Przemienniki częstotliwości o mocach od 0,75 kW do 30 kW zostały wyposażone w filtry EMC kat. C3, natomiast moce od 37kW do 90 kW posiadają dławik DC. Dostępne jest tylko wykonanie trójfazowe 3x230VAC i 3x400VAC. Obciążalność jest równa 120 % przy jednej minucie. Inwertery wyposażone zostały także w sterowanie U/f z kompensacją poślizgu lub bez kompensacji. Przy odpowiednich ustawieniach typu przetwornika możliwa jest kontrola silników PMSM, jak również praca z silnikami indukcyjnymi, asynchronicznymi do 1000Hz. Dodatkowo falowniki H100 LG zostały wyposażone 7 wejść cyfrowych, 2 wejścia analogowe, wejście impulsowe do 32 Khz, 2 wyjścia analogowe, wyjście impulsowe do 32 Khz, komunikację: RS485, BacNet MS/TP,Metasys N2, Modbus RTU, wyjście dowolnie programowalne, oraz 5 dowolnie programowalnych przekaźników wyjściowych. Serię H100 wyróżnia również wielość funkcji m.in.: rozbudowany regulator PID, tryb pożarowy, zegar czasu rzeczywistego, funkcja niedociążenia/suchobiegu pompy.

Falowniki Siemens serii G120C

Przemienniki częstotliwości tej serii posiadają kompaktową budowę i można je montować obok siebie. Dostępne są o mocach od 0,55 kW do 132 kW. Urządzenie jest łatwe w obsłudze oraz bardzo intuicyjne. Wyposażone są w tryby sterowania: U/f (liniowe, kwadratowe, FCC, ECO), sterowanie wektorowe bez enkodera (SLVC). Inwertery posiadają również zintegrowany port USB, funkcję STO, stopień ochrony IP20. Dodatkowo, obsługują standardowe magistrale komunikacyjne. Zakres temperatury pracy wynosi od -10° do 40 °C. Funkcje oszczędzania energii jakie zostały wbudowane w falowniki serii G120C to m.in.: automatyczna redukcja strumienia, kalkulator zużycia energii, kalkulator oszczędności.

Przeciążalność wynosi:

- 150 % przez trzy sekundy, 110 % przez 57 sekund (niska przeciążalność, praca ciągła),

-200 % przez trzy sekundy, 150 % przez 57 sekund.

ZAKRES OPCJI

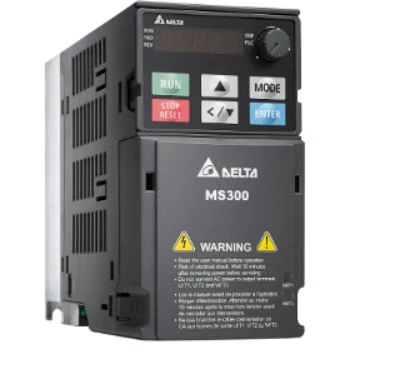

Falowniki Delta Electronics serii MS300

Przemienniki częstotliwości charakteryzują się kompaktową budową, która pozwala na zaoszczędzenie miejsca. Inwertery obsługują silniki indukcyjne oraz silniki z magnesami trwałymi. Swoje zastosowanie odnajdują w prostych i bardziej skomplikowanych aplikacjach. Falowniki MS300 zostały wzmocnione ochronną powłoką, a żywotność elementów mocy została wydłużona. Posiadają także wbudowany sterownik PLC 2k kroków, przy czym istnieje możliwość rozbudowy o ponadprogramową kartę komunikacyjną. Przeciążalność falowników MS300 wynosi:

-120% przez 1 minutę przy pracy normalnej

-150% przez 1 minutę i 200% przez trzy sekundy przy ciężkiej pracy.

Tranzystory hamowania zostały zabudowane. Karty komunikacyjne dostępne w urządzeniu to: CANOPEN, DEVICENET, ETHERNET/IP,MODBUS TCP, PROFIBUS DP. Falowniki MS3000 Delta Electronics zostały wyposażone w wejście bezpieczeństwa STO oraz port USB.

Falowniki Danfoss serii FC51

Przemienniki częstotliwości FC51 są niezawodne, a jednocześnie charakteryzują się prostą obsługą, montażem i uruchomieniem. Falowniki te gwarantują ciągłą i bezawaryjną pracę. Środek urządzenia został stworzony w taki sposób, by powietrze wymuszonego obiegu chłodzenia nie dostało się do obwodów elektronicznych, znajdujących się wewnątrz. Inwertery zostały wyposażone w filtry RFI spełniające europejskie normy emisji zakłóceń dla kabli silnikowych ekranowanych do 15 m. Falowniki można zamontować w taki sposób, aby do siebie przylegały tzw. obudowa bookstyle. Przemienniki częstotliwości Danfoss FC51 zostały wyposażone również w funkcje hamowania DC i AC, a falowniki, których moc wynosi powyżej 1,5 kW posiadają choppery hamowania. Inwertery FC51 mają ważną funkcję jaką jest Logiczny Sterownik Zdarzeń. Testy obciążeniowe gwarantują, że do sprzedaży dopuszczane są tylko całkowicie sprawne falowniki. Inwertery zostały wyposażone również w regulator procesu PI, funkcję Automatycznej Optymalizacji Energii, funkcję Automatycznego Dopasowania Silnika, funckję lotnego startu, dużą przeciążalność (150 % przez 1 minutę), wbudowany termik. Częstotliwość wyjściowa tych falowników wynosi 400 Hz przy sterowaniu U/f, natomiast 200 Hz przy sterowaniu VVC+. Przemienniki częstotliwości posiadają pięć wejść cyfrowych PNP/NPN, jedno wejście impulsowe o częstotliwości sygnału wejścia od 20-5000 Hz, 2 wejścia analogowe, z czego jedno jest napięciowe, a drugie napięciowo - prądowe (0-10V/0(4)-20mA), jedno wyjście analogowe prądowe o zakresie 0(4)-20mA oraz jedno wyjście przekaźnikowe. Maksymalna temperatura otoczenia jest równa 50°C. Dostępna komunikacja falowników to RS485 - protokół MODBUS-RTU.

ZACISKI STERUJĄCE

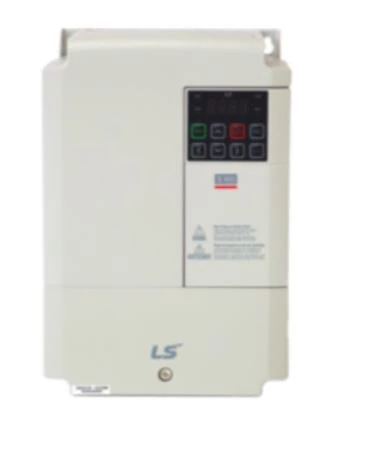

Falowniki LG serii S100

Kolejna propozycja przemienników częstotliwości, które nadadzą się do sprężarek pracują w trybie skalarnym jak i w trybie wektorowym bezczujnikowym. Budowa tych falowników nie jest duża, a montaż jeden obok drugiego falownika pozwala na zaoszczędzenie miejsca. Inwertery S100 zostały wyposażone w procesory Dual CPU, dzięki czemu informacje są szybciej przetwarzane, poziom kontroli silnika wzrasta. Prędkość głównego procesora wynosi 60MISP. Falowniki serii S100 posiadają komunikację RS485, oraz protokoły Modbus RTU LS-Bus. Falowniki mają wejście bezpieczeństwa STO. Przeciążalność serii 100 wynosi: 150% przy pracy ciężkiej, 120 % przez 60 sekund przy normalnej pracy. Opcjonalnie można rozszerzyć falowniki serii S100 o karty komunikacyjne EtherNet-IP, Modbus-TCP, CANopen, ProfibusDP.

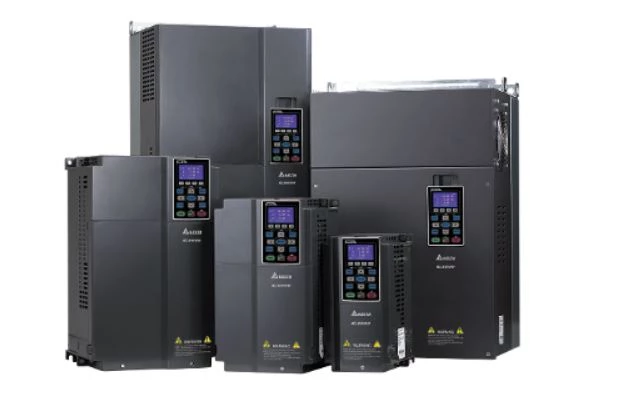

Falowniki Delta Electronics serii VFD-CP2000

Przemienniki częstotliwości serii CP2000 posiadają demontowany panel i wbudowany sterownik PLC. Przeciążalność tych inwerterów wynosi przy 230V/460V 120% przez 60 sekund przy lekkiej pracy, 120% przez 60 sekund i 160 % przez trzy sekundy przy normalnej pracy. Komunikacja wbudowana w falowniki CP2000 to BACnet i MODBUS wraz z RS485. Dzięki takim funkcjom jak tryb pożarowy oraz tryb bypass podczas pożaru lub innej sytuacji kryzysowej praca zostaje podtrzymana. Układ sterowania wielopompowymi aplikacjami umożliwia kontrolę do ośmiu silników. VFD-CP2000 mają wbudowany sterownik PLC 10k kroków.

Falowniki Delta Electronics serii VFD-C2000

Przemienniki częstotliwości C2000 idealnie nadają się do wymagających aplikacji. Falowniki wyposażone zostały w sterowanie skalarne, wektorowe bezczujnikowe oraz wektorowe w zamkniętej pętli, natomiast tryby pracy to: prędkościowy/ momentowy/pozycyjny. Przeciążalność przy 230V/460V wynosi 120% przez 60 sekund, 160% przez trzy sekundy przy normalnej pracy, 150% przez 60 sekund, 180% przez trzy sekundy przy ciężkiej pracy, a przy 575V/690V 120% przez 60 sekund przy pracy lekkiej, 120% przez 60 sekund, 150% przez trzy sekundy przy normalnej pracy, zaś przy pracy ciężkiej 120% przez 60 sekund oraz 180% przez trzy sekundy. Seria C2000 współpracuje z silnikami asynchronicznymi oraz z silnikami z magnesami trwałymi. Inwertery zostały tez wyposażone w sterowniki PLC 10K kroków. Dobrze zabezpieczona konstrukcja falowników pozwala na pracę w ciężkich warunkach. Przemienniki częstotliwości VFD-C2000 posiadają wbudowaną komunikację: Modbus z interfejsem RS485.
