Jak działa prasa hydrauliczna?

Budowa prasy hydraulicznej składa się z 2 połączonych cylindrów, które są zamknięte tłokami - pomiędzy nimi jest ciecz. Kiedy na jeden tłok kładziony jest nacisk w cieczy wytwarzane jest ciśnienie, które z kolei wytwarza siłę parcia na drugi tłok, dzięki czemu wchodzi on w ruch. Przełożenie siły jest zależne od różnicy między tłokami - im większa różnica, tym większe jest przełożenie siły. Prasy hydrauliczne stosuje się m.in. do: fornirowania, brykietowania, wyprasek zniczowych, prasowania surowców wtórnych, badania wytrzymałości skał, prasowania proszków ceramicznych, podnośników np. wind, obróbki plastycznej metali. Pompy w prasach są napędzane poprzez elektryczne silniki, silniki elektryczne z przemiennikami częstotliwości, a także przez napędy serwo. Dzięki tym napędom generowane jest ciśnienie, a także przepływ oleju hydraulicznego do kolejnych przystanków układu, które docierają do odpowiednich miejsc przez rury, złączki oraz kształtki. Do sterowania napędem prasy niejednokrotnie wykorzystywane są przemienniki częstotliwości  z zabudowanymi sterownikami PLC. W ten sposób niwelowania jest konieczność stosowania osobnego urządzenia w postaci PLC.

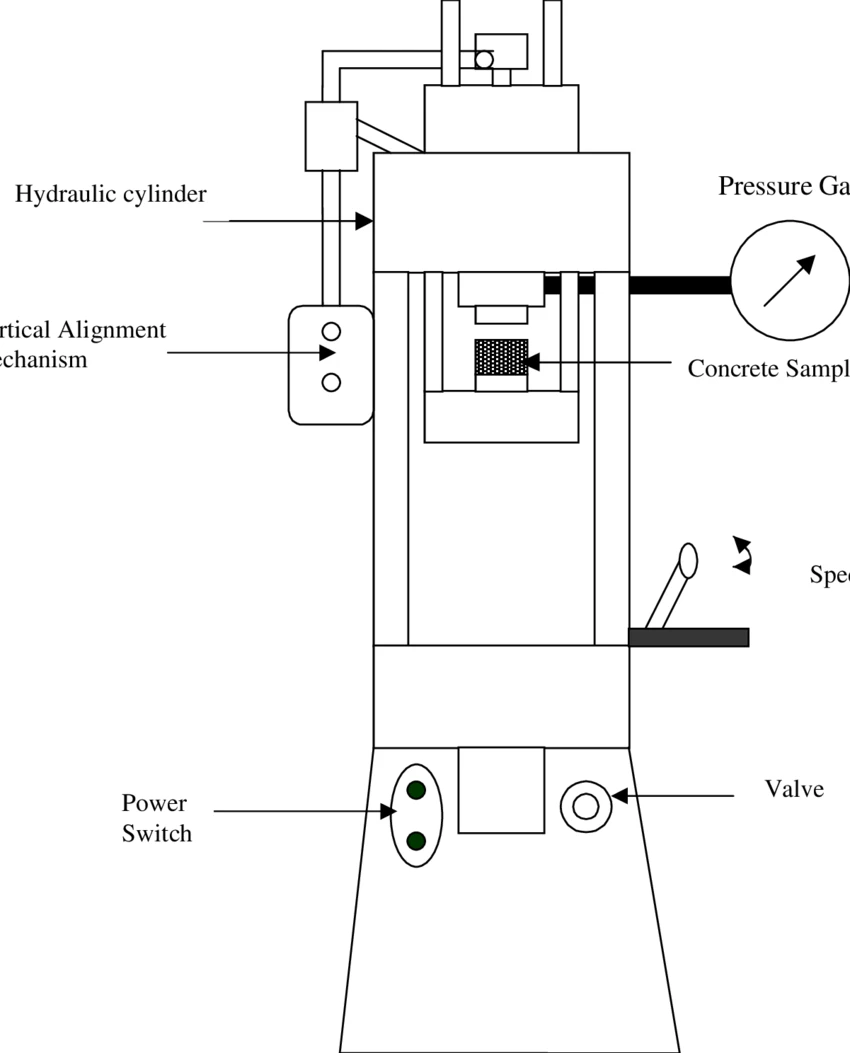

SCHEMAT DZIAŁANIA PRASY HYDRAULICZNEJ

FALOWNIKI DO PRAS

FALOWNIKI SERII VFD-C2000 DELTA ELECTRONICS

Przemienniki częstotliwości C2000 służą do bardziej wymagających, złożonych aplikacji. Falowniki tej serii wyposażone są we wbudowane wejście bezpieczeństwa, panel, który można demontować, sterownik PLC, gamę możliwości sterowania, modułową budowę. Konstrukcja pozwala na pracę w ciężkich warunkach przemysłowych.

Falowniki VFD-C2000 Delta Electronics posiadają sterowanie skalarne, wektorowe bezczujnikowe, oraz wektorowe w zamkniętej pętli. Funkcje trybu pracy to: prędkościowy, momentowy oraz pozycyjny. Przeciążalność przemienników C2000 wynosi:

- 230V/460V 120% przez 60 sekund, 160% przez trzy sekundy przy pracy normalnej, 150% przez 60 sekund i 180% przez trzy sekundy przy pracy ciężkiej,

-575V/690V 120% przez 60 sekund przy pracy lekkiej, 120% przez 60 sekund, 150% przez trzy sekundy przy pracy normalnej, oraz 120% przez 60 sekund, 180% przez trzy sekundy przy pracy ciężkiej.

Inwertery współpracują z silnikami asynchronicznymi AC, a także synchronicznymi z magnesami trwałymi (PM). Możliwe jest zainstalowanie 3 kart rozszerzeń. Przemienniki częstotliwości wyposażone są w komunikację poprzez protokół MODBUS z RS485. Istnieje możliwość stosowania dodatkowych kart komunikacyjnych: PROFIBUS DP, Device Net, MODBUS TCP, EtherNet/IP, a także CANopen.

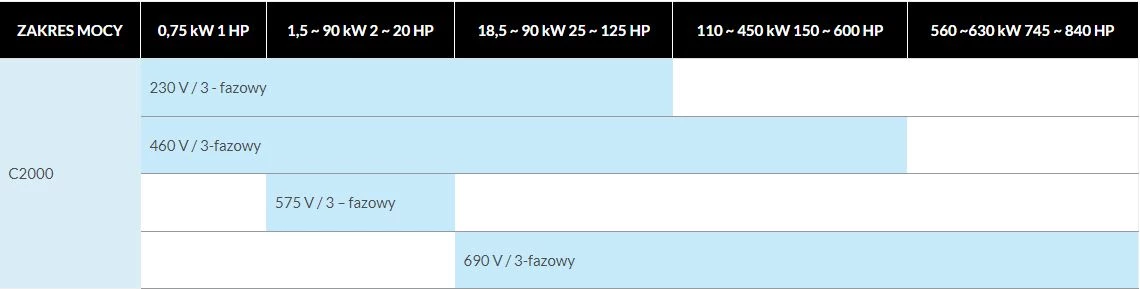

ZAKRES MOCY FALOWNIKÓW C2000 DELTA ELECTRONICS

FALOWNIKI SERII S100 LSLG

Przemienniki częstotliwości S100 LS idealnie nadają się do aplikacji, które są wymagające. Falowniki S100 charakteryzują się wysoką jakością oraz niezawodnością. Zakres mocy inwerterów wynosi od 0,4 kW do 75 kW. Przemienniki serii S100 są niewielkiej budowy, co pozwala na zaoszczędzenie miejsca. Możliwe jest zamontowanie falowników w sposób "side by side". Inwertery posiadają wbudowany filtr, moduł hamujący i dławik DC. Komunikacja: Ethernet, CASN. Profinbus, Profinet, EtherCAT. Stopień ochrony wynosi IP66 do 22 kW.

Falowniki S100 LG LS wyposażone są w technologię Dual CPU, magistralę CAN, dzięki której odbywa się wewnętrzna wymiana danych. Przemienniki częstotliwości są dostępne w trzech  wersjach:

-1-fazowe 1x230 VAC o mocy 0,4 kW, 0,75 kW, 1,5 kW oraz 2,2 KW,

-3-fazowe 3x400 VAC o zakresie mocy 0,4-0,75 kW (do mocy 22 kW IP20),

-3-fazowe 3x400 VAC o zakresie mocy 0,4-22 kW IP66.

Maksymalna częstotliwość wyjściowa wynosi 400Hz, natomiast możliwa jest zmiana parametru, dzięki czemu można operować silnikami do 1000Hz. Dodatkowo, falowniki serii S100 wyposażone są w :

-siedem opcjonalnie programowanych wejść cyfrowych (NPN/PNP),

-dwa wejścia analogowe (z  czego jedno jest napięciowe, a drugie do wyboru: napięciowe lub prądowe),

-wejście impulsowe do 32KHz,

-wejście bezpieczeństwa STO,

- wyjście otwarty kolektor,

- wyjście przekaźnikowe,

-wyjście analogowe uniwersalne - opcjonalnie - napięciowe lub prądowe,

- wyjście impulsowe do 32 Khz,

- wejście PTU.

Kolejnym atutem tych falowników jest możliwość programowania sekwencyjnego. Przemienniki posiadają 28 różnych bloków funkcyjnych, które łączone są za pośrednictwem linków ze zgodnymi parametrami wejściowo-wyjściowymi. Możliwa jest również definicja czasu programowej pętli. Dostępna jest także komunikacja P2P między jednostkami połączonymi przez  port  RS485.

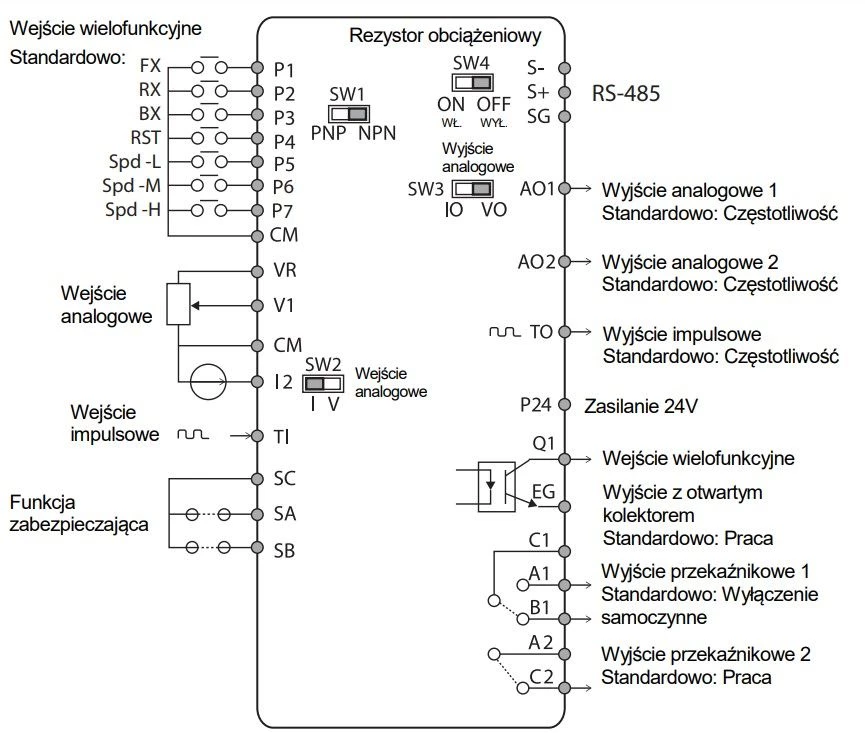

SCHEMAT PRZEMIENNIKÓW CZĘSTOTLIWOŚCI S100 LG LS
