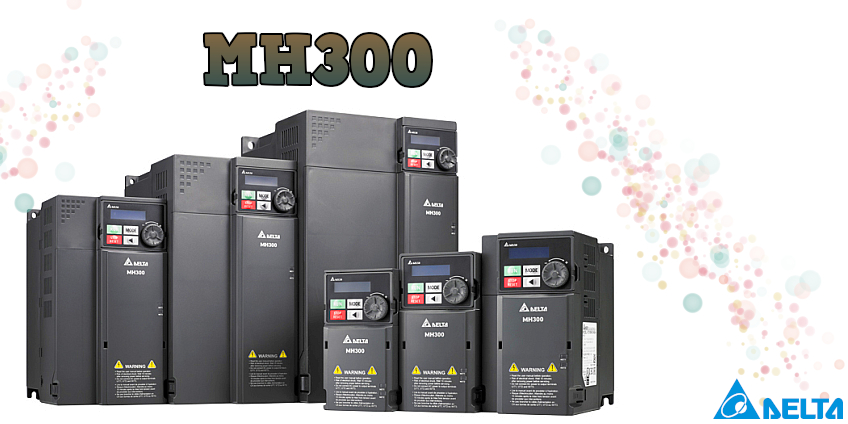

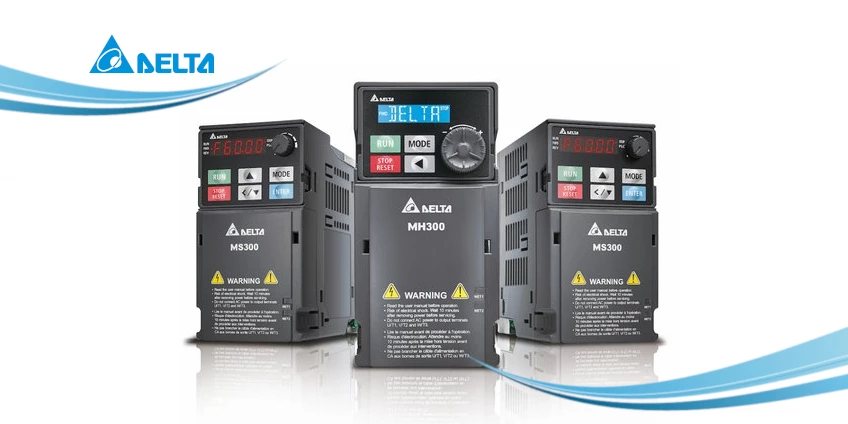

Falowniki Delta Electronics MH300 – kompaktowość i wysoka wydajność

Dostarczane przez dobrze nam znanego producenta Delta Electronics, falowniki MH 300 są nową generacją falowników wektorowych. W serii tej występują zarówno falowniki o zasilaniu 1-fazowym jak i 3-fazowym. Urządzenia te pozwalają na jeszcze dokładniejsze i precyzyjniejsze sterowanie prędkością silnika. Udoskonalone i usprawnione, nie tylko technicznie, o różnorodne funkcje. Posiadają wbudowany port USB. Cała seria komponentów została wzmocniona powłoką ochronną, co zapewnia większą trwałość. W porównaniu do poprzednich modeli są nawet o 40% mniejsze, a co za tym idzie, pozwalają zaoszczędzić miejsce podczas montażu w szafach sterowniczych.

1. Charakterystyka falowników 1-fazowych oraz 3-fazowych VFD-MH300

•  Przeciążalność do 150% przez 60 sekund i 200% przez 3 sekundy. Nadaje się do zastosowań ze stałym momentem obrotowym,
•  Obsługa silników indukcyjnych i z magnesami trwałymi z opcjonalną kartą wysokiej precyzji kontroli szybkości oraz pozycji.
•  Zapewniają wysoki moment obrotowy, przy niskiej częstotliwości (0.5 Hz / 200% bez kontrolera PG; 0 Hz / 200% z kontrolerem PG) dla stabilności pracy przy dużych obciążeniach dla niskich prędkości z dużym momentem obrotowym.
• Wbudowana funkcja kontroli stałego naciągu.
• Kontrola prędkości, momentu obrotowego oraz pozycji.
• Wbudowany sterownik PLC z 5k krokami, dzięki obsłudze programowania systemu redukuje koszty.
• Wbudowana funkcja STO (SIL2 / PL d) na wypadek braku zasilania.
• Wszystkie modele z serii MH300 mogą być podłączone na jednej szynie DC.
• Opcjonalne wyposażenie w kartę zasilania 24V.
• Elastyczność rozbudowy.




2. Specyfikacja

Dostępne wersje falowników Delta Electronics MH300:

• od 0,2 kW do 0,75 kW zasilanie 115V, jednofazowe.
• od 0,2 kW do 2,2 kW zasilanie 230V, 1-fazowe.
• od 0,2 kW do 37 kW (brak wersji 3kW) zasilanie 230V, 3-fazowe.
• od 0,4 kW do 75 kW zasilanie 460V, trójfazowe.

Kolejne ważne możliwości przemienników częstotliwości marki Delta Elrctronics:

• Wbudowany interfejs Modbus i CANopen; z opcjonalną kartą komunikacji, w tym EtherNet/IP, Modbus TCP, EtherCAT, DeviceNet, PROFIBUS DP, PROFINET
• Wbudowane 2 terminale wejściowe szybkich impulsów 33 kHz (MI6 i 7) oraz jeden wyjściowy (DMF).
• Dwa gniazda dla akcesoriów, tj. dla karty PG, karty rozszerzeń we/wy, karty komunikacji, lub karty zasilania 24V jednocześnie.
• Rozszerzalne do 3 wyjść i wyjść cyfrowych, (razem 6),
• Rozszerzalne do 2 lub 3 przekaźników.

Dodatkowe funkcje jakie posiadają falowniki Delta Electronics to:

• Wbudowana automatyczna kalkulacja średnicy rolki na podstawie prędkości liniowej, grubości materiału i odległości,
• Dwa parametry PID: liniowo regulowany do kontroli naprężenia przy rozruchu małych / większych rolek przy wyższej/niżesz prędkości liniowej.
• Obliczanie stożka naciągu, automatyczne dostosowywanie naprężenia do średnicy rolki nawijającej, w celu uniknięcia zmarszczek i deformacji przy nawijaniu,
• Kompensacja tarcia i bezwładności dla kontroli momentu obrotowego,
• Automatyczna wymiana rolek za pomocą sygnału zewnętrznego bez wyłączania maszyny.

3. Karty rozszerzeń

Karty rozszerzeń wejść/wyjść VFD-MH300:

• EMM-D33A – karta rozszerzeń 3 wejścia i 3 wyjścia DC,
• EMC-A22A – karta rozszerzeń 2 wejść i 2 wyjść analogowych,
• EMC-R2CA – karta rozszerzeń 2 wyjść przekaźnikowych NO, NC
• EMC-R3AA – karta rozszerzeń 3 wyjść przekaźnikowych NO,

  Karty komunikacji serii MH 300 Delta:

•     CMM-EIP01 – karta EtherNet IP,
•     CMM-MOD01 – karta Modbus TCP
•     CMM-EC01 – karta interfejsu 2x RJ45,
•     CMM-DN01 – karta DeviceNet,
•     CMM-PD01 – karta Profibus DP,

 Karty enkoderowe:

• EMM-PG01L - karta 2 wejść i 1 wyjścia enkoderowego/impulsowego,
• EM-PG01O – karta wejścia enekoderowego i impulsowego ABZ/AB (LineDriver lub OpenCollector) +5~+24V, 1 lub 2 fazowe,
• EMM-PG01R – wejście resolverowe zasilanie: R1-R2 7Vrms, 10kHz, sygnał: S1, S2, S3, S4 3.5 +/- 0.175Vrms 10kHz, wejście impulsowe A2/A2 B2/B2 (Line Driver lub Open Collector) +5~+24V, 1 lub 2-fazowe.

Karty zasilania logiki:

•     EMM-BPS01 – karta zasilania falownika 24VDC w przypadku utraty zasilania AC.

Falowniki Delta Electronics posiadają możliwość pracy w pętli zamkniętej, dedykowane są do pracy z silnikami indukcyjnymi oraz silnikami z magnesami trwałymi. Każdy z przemienników częstotliwości posiada również wbudowany fabrycznie filtr EMC, a także moduł hamowania.

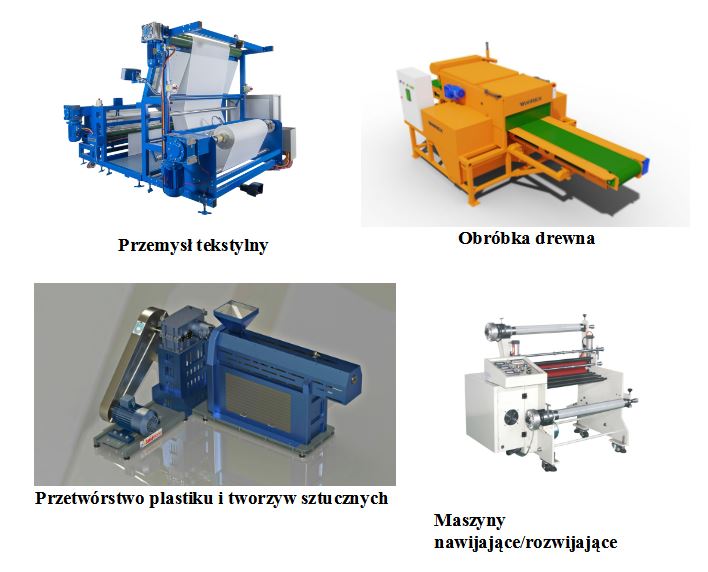

Zespół Delta Electronics zaprojektował falowniki z przeznaczeniem do niemalże każdej aplikacji automatyki przemysłowej. Wiodącymi kategoriami, w których zdobyły swoją popularność i cieszą się niebywałym uzanie są przede wszystkim aplikacje: wentylatorowe, praca przy wrzecionach jak i również w maszynach do obróbki drewna.
