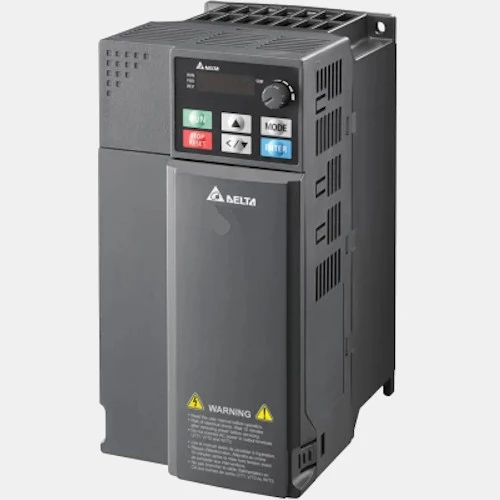

Wektorowy falownik VFD45AMH43AFSHA Delta Electronics o mocy 22 kW
Trójfazowy falownik VFD45AMH43AFSHA Delta Electronics o mocy 22 kW dedykowany do silników indukcyjnych oraz silników z magnesami trwałymi. Przemiennik VFD45AMH43AFSHA zasilany jest napięciem 3x430V AC o częstotliwości 47...63 Hz. Częstotliwość wyjściowa dla przetwornika VFD45AMH43AFSHA wynosi 0...2000Hz. Producent deklaruje pobór prądu na poziomie 49,5A, zaś prąd wyjściowy plasuje się na poziomie 45A. Falownik MH300 został wyposażony w 7 wejść binarnych, w tym 1 wejście 33kHz, 2 wejścia analogowe prądowo-napięciowe, 2 wyjścia binarne, 1 wyjście przekaźnikowe oraz 1 wyjście analogowe prądowo-napięciowe. Wektorowy falownik Delta VFD45AMH43AFSHA z filtrem i STO został wyposażony w zabudowany sterownik PLC 5k kroków. VFD45AMH43AFSHA komunikuje się za pomocą protokołu Modbus – RS485 oraz CANopen. Ponadto urządzenie dysponuje portem USB oraz możliwością rozbudowy o karty komunikacyjne. Trójfazowy falownik MH300 VFD45AMH43AFSHA posiada zabudowany moduł hamowania co pozwala na bezpośrednie podłączenie rezystora hamującego. Producent zaleca stosowanie rezystorów o mocy 3000W 26 Ohm. Wymiary falownika VFD45AMH43AFSHA Delta Electronics to: 300 x 175 x 244 mm. Stopień ochrony przemiennika częstotliwości to IP20.
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia binarne | 2 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...2000 |
| Komunikacja |
| Komunikacja | Modbus CANopen USB RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 244 |
| Szerokość (mm) | 175 |
| Wysokość (mm) | 300 |
| Zasilanie |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 49,5 |
| Prąd wyjściowy (A) | 45 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -20...60 |
| Stopień ochrony IP | 20 |
