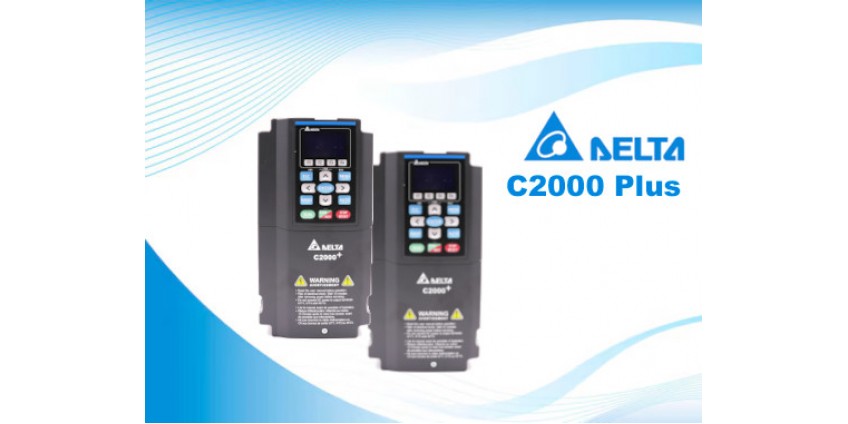

Falowniki VFD-C2000+ Delta Electronics

Wektorowe falowniki C2000+ Delta Electronics

Falowniki serii VFD-C2000 + Delta Electronics zostały stworzone z myślą o zaawansowanych technologicznie aplikacjach. Charakteryzują się możliwością pracy w aplikacjach z podwyższoną przeciążalnością. Falowniki te przystosowane są do pracy z trójfazowymi silnikami indukcyjnymi, silnikami z magnesami trwałymi. Przemienniki częstotliwości z tej serii dostępne są z zasilaniem trójfazowym w szerokim zakresie mocy do 560 kW. Dodatkowym atutem jest wbudowane wejście bezpieczeństwa oraz modele z EMC. W standardzie te przemienniki częstotliwości mają komunikację Modbus RTU po Rs485 z możliwością rozbudowy o inne protokoły za pomocą kart komunikacyjnych.

1. Wydajna regulacja wektorowa (FOC) falowników Delta Electronics

• Precyzyjne sterowanie prędkością, momentem i pozycją – zarówno z enkoderem (PG), jak i w trybie sensorless.

• Tryb FOC+PG pozwala osiągnąć 150 % momentu rozruchowego przy bardzo niskich prędkościach, zapewniając stabilną pracę również przy częstych obciążeniach udarowych

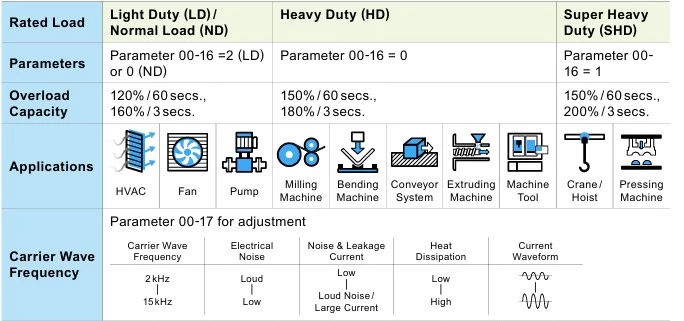

2. Wysoka wytrzymałość przeciążeniowa falowników delta

• Typ Heavy Duty: 150 % prądu znamionowego przez 60 s lub 180% przez 3 s.

• Typ Super Heavy Duty: 150 % przez 60 s lub 200 % przez 3 s

3. Szeroki zakres mocy i napięć falowników VFD-C2000+

• Modele 3 × 460 VAC: moc od 0,75 kW do aż 560 kW.

• Modele 3 × 230 VAC: moc od 750 W do 90 kW

• Modele 3 x 575 VAC: moc od 1,5 kW do 15 kW,
• Modele 3 x 690 VAC: moc od 18,5 kW do 630 kW

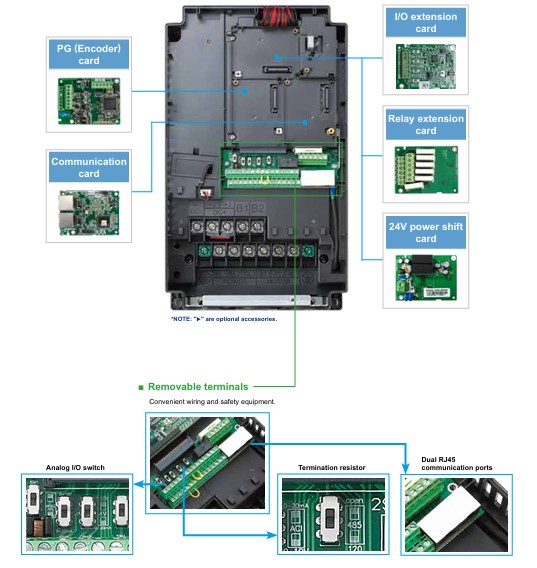

4. Modularna i elastyczna konstrukcja falowników Delta Electronics C2000+

• Odpinany panel sterowania LCD ze wsparciem wielu języków, IP66.

• Sloty na karty rozszerzeń IO, enkodery (PG), karty sieciowe (EtherCAT, PROFINET, CANopen, Modbus itp.)

5. Wbudowany sterownik PLC w falownikach delta electronics

• Obsługa do 10 000 kroków programowych umożliwia logikę sterującą bez dodatkowego PLC.

• 8 wejść binarnych + 2 wejścia Start/Stop,
• wbudowane wejście bezpieczeństwa STO,
• 3 wejścia analogowe,
• 2 wyjścia analogowe,
• 2 wyjścia przekaźnikowe,
• 2 wyjścia binarne

• Możliwość synchronizacji, master/slave i szybkiego przesyłu danych przez CANopen lub Modbus

6. Zaawansowane funkcje bezpieczeństwa i kontroli przemienników częstotliwości  Delta

• Wbudowane bezpieczne zatrzymanie (safe stop), jednostka hamowania, zabezpieczenie przeciwgałęziowe.

• Funkcje kontroli pozycji: Home, single-/multi-point, aż do 15 punktów położenia.

 Parametry techniczne przemiennika częstotliwości C2000+

Falowniki delta VFD-C2000 plus 3x400 VAC

Interfejs i użytkowanie w falownikach VFD-C2000+

• LCD‑klawiatura: Multi‑kolumnowy wyświetlacz, przewodnik parametrów, multi‑języczność (w tym polski), kopiowanie programów i ustawień.

• Obsługa aplikacji dedykowanych (fan, pump, compressor itd.) – gotowe parametryfikacje do szybkiego uruchomienia.

Akcesoria przemienników częstotliwości C2000+ Delta Electronics

Producent w swojej ofercie posiada bogaty zakres akcesoriów do tych falowników. Poniżej przykłady.

Opcjonalne panele operatorskie przemienników częstotliwości Delta serii C2000+:

• KPD-CC01: Zdalny panel LCD z dłuższym przewodem (do 5 m).

• KPD-CC02: Wersja montażowa z ramką i zabezpieczeniem IP66.

• KPD-CC03: Panel dotykowy mini-HMI z interfejsem RS-485.

Karty komunikacyjne falowników serii C2000+

Rozszerzają możliwości komunikacji przemysłowej z systemami sterowania (PLC, SCADA, DCS).

Wszystkie karty komunikacyjne Delta montowane są w slocie komunikacyjnym na falowniku.

Filtry EMC i akcesoria kompatybilne falowników C2000 plus Delta

Służą do spełnienia norm kompatybilności elektromagnetycznej (np. EN 61800‑3).

• EMC-COP01 / EMC-FILTER-KIT – zestawy filtrów do falowników ram D–H.

• Chokes (dławiki):

  • Dławiki DC (reaktory linkowe) – dla tłumienia zakłóceń.

  • Dławiki AC – do kompensacji harmonicznych i ochrony sieci.

• Ferrytowe rdzenie kablowe – dla niskiego EMI na wyjściu do silnika.

Karty rozszerzeń I/O falowników Delta

Dla rozszerzenia liczby wejść/wyjść lub obsługi sygnałów specjalnych w falownikach Delta C2000+.

Umożliwiają np.:

• Synchronizację master/slave,

• Sterowanie pozycją i momentem,

• Współpracę z czujnikami analogowymi i enkoderami.

Zewnętrzne moduły hamujące i rezystory dla przemienników częstotliwości C2000 plus

• Braking unit (BU): dla dużych falowników bez wbudowanego obwodu hamowania.

• Rezystory hamujące (BR): dobierane do mocy i aplikacji.

• W mniejszych modelach (ramy A–C) obwód hamowania jest wbudowany, wystarczy podłączyć rezystor.

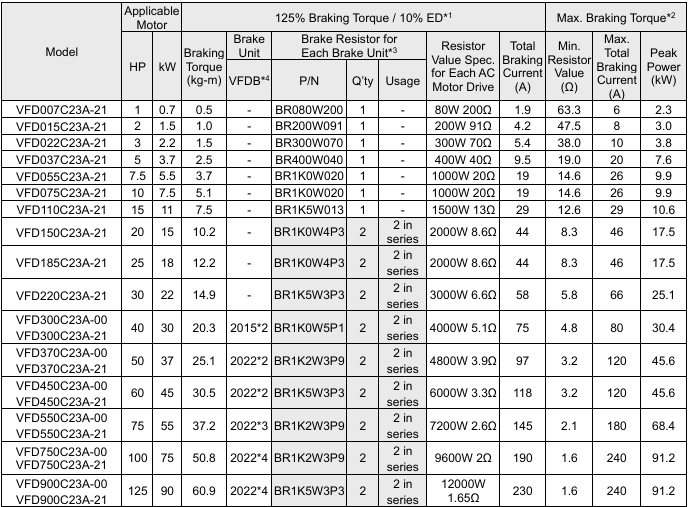

Przykładowa tabela doboru rezystorów hamowania dla falowników serii C2000 plus

Adaptery i przewody falowników Delta VFD-C2000+

• Przewody RJ45 – do podłączenia panelu operatora lub sieci.

• Złącza montażowe dla kart rozszerzeń.

• Płytki montażowe do zabudowy w szafach sterowniczych.

Typowe zastosowania przemienników VFD-C2000 Plus

Przemienniki częstotliwości Delta C2000+ zostały stworzone do pracy w aplikacjach z wysokimi wymaganiami momentowymi: ekstrudery, wytłaczarki, prasy, transportery, dźwigi, urządzenia do gumy i plastiku, maszyny tekstylne, obróbcze, do szkła itp.

Podsumowanie

Falowniki serii vfd‑c2000 Plus to zaawansowane technologicznie napędy wektorowe, oferujące wysoce precyzyjne sterowanie, ponadtaktyczną odporność przeciążeniową, bogate opcje komunikacyjne i wbudowaną logikę PLC. Idealne dla systemów wymagających zaawansowanego sterowania silnikami asynchronicznymi i synchronicznymi oraz przy pracy w trudnych warunkach przemysłowych.
