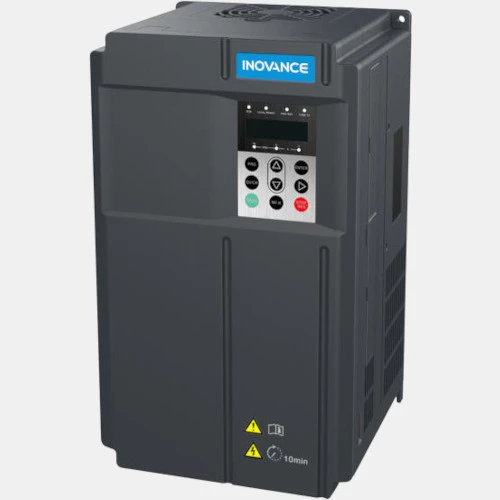

Przemiennik częstotliwości MD500 22 kW Inovance

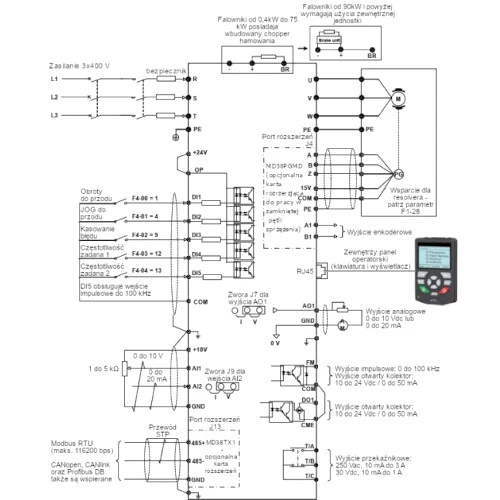

3-fazowy falownik MD500T22GB-INT producenta Inovance pochodzący z serii MD500 o mocy 22 kW i poborze prądu 45 A. Inwerter sterowany jest w sposób wektorowy lub skalarny. Producent wyposażył przemiennik MD500T22GB-INT w 5 wejść NPN/PNP w tym także 1 szybkie, 2 wejścia analogowe jedno 0...10V, a drugie 0...10V lub 0...20mA, 1 wyjście przekaźnikowe NO/NC, 1 wyjście tranzystorowe, 1 wyjście analogowe 0...10V lub 0...20mA oraz 1 wyjście impulsowe. Ponadto falownik MD500 można rozbudować przy pomocy karty wejść oraz wyjść. Opcjonalnie można również podłączyć karty komunikacyjne Modbus RTU, EtherCAT, Profibus DP, Profinet, CANopen i CANlink. MD500T22GB-INT posiada wbudowany moduł hamowania, hamowanie prądem stałym DC oraz możliwość podłączenia rezystora hamowania.. Co więcej 3-fazowy przetwornik Inovance na płytkach PCB pokryty jest dodatkowa powłoką ochronną w celu niezawodnej pracy w bardzo trudnym środowisku klasy 3C2 oraz 3S2. Falownik MD500T22GB-INT został wykonany w wymiarach 350 x 210 x 192 mm i wadze 10 kg. Przetwornik MD500T22GB-INT zaprojektowany został do pracy w temperaturze -10...50 °C. Trójfazowy falownik Inovance programowany jest przy pomocy darmowego narzędzia InoDriveShop.
Wejścia/Wyjścia |
Wejścia binarne |
5 |
Wyjścia tranzystorowe |
1 |
Wyjścia przekaźnikowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 |
Prąd wyjść analogowych (mA) |
0...20 |
Częstotliwość wyjściowa (Hz) |
0...500 |
Komunikacja |
Komunikacja |
CAN |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |

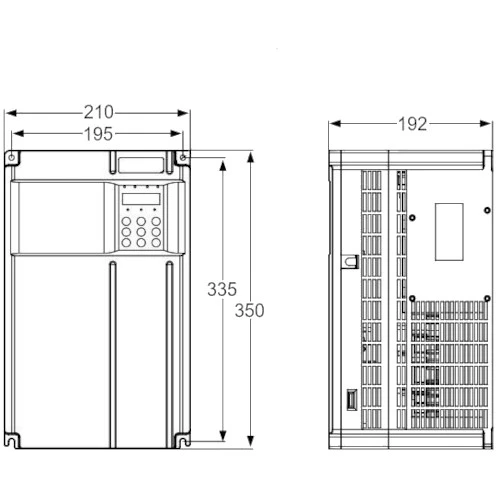

Wymiary i waga |
Głębokość (mm) |
192 |
Szerokość (mm) |
210 |
Wysokość (mm) |
350 |
Waga (kg) |
10 |
Zasilanie |
Moc (kW) |
22 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Pobór prądu (A) |
45 |
Prąd wyjściowy (A) |
51,3 |
Tranzystor hamowania |
Tak |
Ogólne |
Temperatura pracy (°C) |
-10...50 |
Stopień ochrony IP |
20 |
