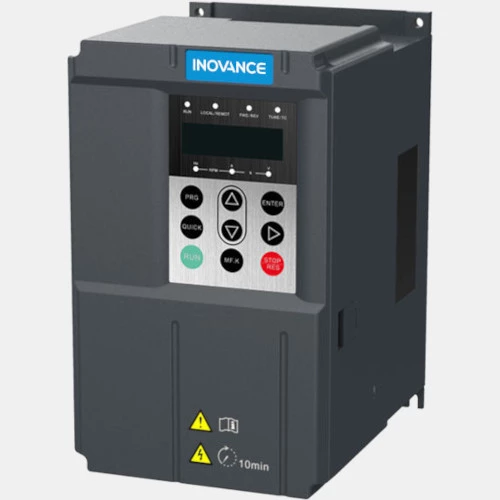

Przemiennik częstotliwości MD500 2,2 kW Inovance

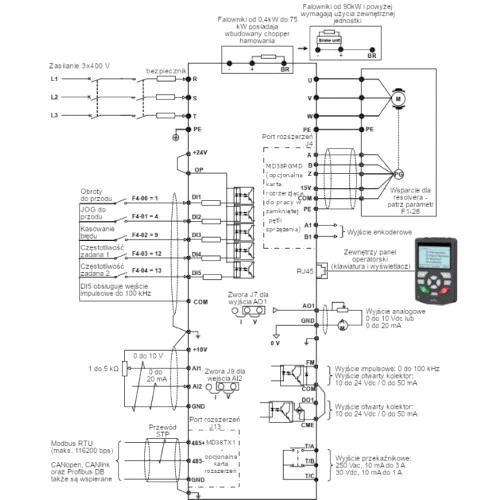

3-fazowy falownik MD500T2.2GB-INT producenta Inovance pochodzący z serii MD500 o mocy 2,2 kW i poborze prądu 6,3 A. Inwerter sterowany jest w sposób wektorowy lub skalarny. Producent wyposażył przemiennik MD500T2.2GB-INT w 5 wejść NPN/PNP w tym także 1 szybkie, 2 wejścia analogowe jedno 0...10V, a drugie 0...10V lub 0...20mA, 1 wyjście przekaźnikowe NO/NC, 1 wyjście tranzystorowe, 1 wyjście analogowe 0...10V lub 0...20mA oraz 1 wyjście impulsowe. Ponadto falownik MD500 można rozbudować przy pomocy karty wejść oraz wyjść. Opcjonalnie można również podłączyć karty komunikacyjne Modbus RTU, EtherCAT, Profibus DP, Profinet, CANopen i CANlink. MD500T2.2GB-INT posiada wbudowany moduł hamowania, hamowanie prądem stałym DC oraz możliwość podłączenia rezystora hamowania.. Co więcej 3-fazowy przetwornik Inovance na płytkach PCB pokryty jest dodatkowa powłoką ochronną w celu niezawodnej pracy w bardzo trudnym środowisku klasy 3C2 oraz 3S2. Falownik MD500T2.2GB-INT został wykonany w wymiarach 200 x 130 x 152 mm i wadze 1,6 kg. Przetwornik MD500T2.2GB-INT zaprojektowany został do pracy w temperaturze -10...50 °C. Trójfazowy falownik Inovance programowany jest przy pomocy darmowego narzędzia InoDriveShop.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...500 |
| Komunikacja |
| Komunikacja | CAN |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |

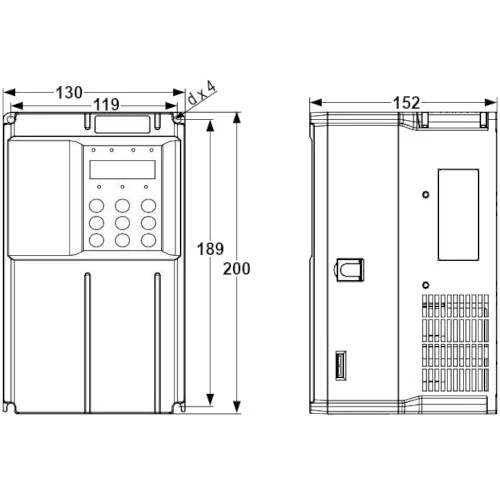

| Wymiary i waga |
| Głębokość (mm) | 152 |
| Szerokość (mm) | 130 |
| Wysokość (mm) | 200 |
| Waga (kg) | 1,6 |
| Zasilanie |
| Moc (kW) | 2,2 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Pobór prądu (A) | 6,3 |
| Prąd wyjściowy (A) | 5,1 |
| Tranzystor hamowania | Tak |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
