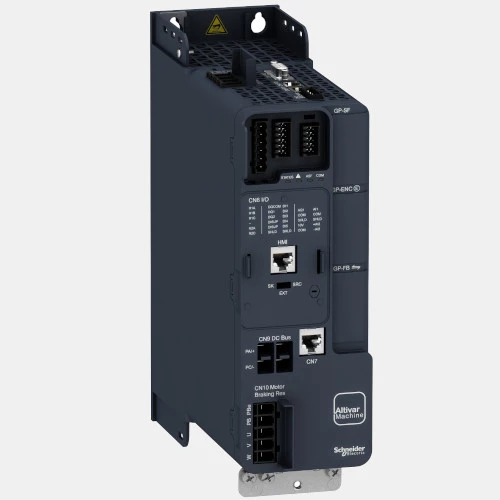

3-fazowy falownik ATV340U40N4 sterowany wektorowo producenta Schneider Electric o mocy 4 kW. Falownik ATV340 zasilany jest napięciem 400V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 13,4 A. Falownik wyposażony jest w 2 wyjścia binarne, 1 wyjście analogowe, 2 wyjścia przekaźnikowe, 7 wejść binarnych oraz 2 wejścia analogowe.. Ponadto inwerter można rozbudować o dodatkowe karty wejść/wyjść oraz komunikacyjne. Przemiennik częstotliwości ATV340 Schneider Electric ma wbudowany filtr EMC oraz wejście bezpieczeństwa STO. ATV340U40N4 Schneider Electric dysponuje wbudowanym portem RS485, natomiast komunikacja falownika przebiega z wykorzystaniem protokołu Modbus. ATV340U40N4 ATV340 Schneider Electric konfigurowany jest za pomocą oprogramowania SoMove. Inwerter ATV340U40N4 o stopniu ochrony IP20 i możliwością pracy w temperaturze -15...60 °C. Wymiary falownika ATV340U40N4 wynoszą 270 x 85 x 232,5 mm, natomiast waga urządzenia to 2,2 kg. Falownik ATV340 ceniony jest za możliwość instalacji jeden obok drugiego. Przeznaczony jest do pracy z silnikami synchronicznymi oraz asynchronicznymi. Przemiennik ATV340 Schneider sprawdza się przy maszynach pakujących czy maszynach do obróbki materiału. Ponadto często spotykane są w aplikacjach dźwigowych.
Scheneider Electric zaleca stosowanie następujących rezystorów hamowania dla powyższego falownika:
VW3A7731 - lekkie obciążenie,
VW3A7741 - średnie obciążenie,
VW3A7751 - ciężkie obciążenie.
Przemiennik częstotliwości ATV340U40N4 jest kompatybilny z dławikiem liniowym VW3A4552, filtrem wyjściowym VW3A5302 oraz filtrem wejściowym EMC VW3A4423.

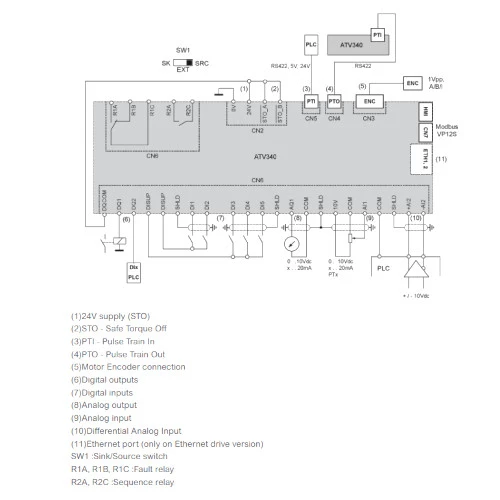

| Wejścia/Wyjścia | |
| Wejścia binarne | 7 |
| Wyjścia binarne | 2 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 -10...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja | |
| Komunikacja | RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 232,5 |
| Szerokość (mm) | 85 |
| Wysokość (mm) | 270 |
| Waga (kg) | 2,2 |
| Zasilanie | |
| Moc (kW) | 4 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 13,4 |
| Prąd wyjściowy (A) | 9,3 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne | |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 20 |
 | Manual ATV340U40N4 |
