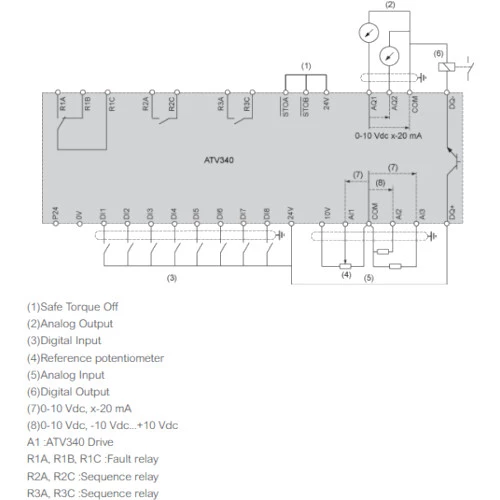

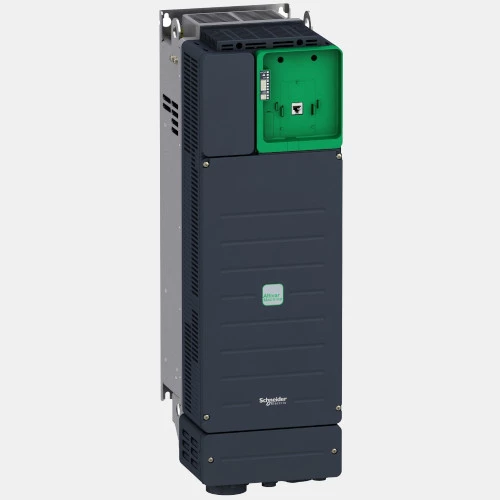

3-fazowy falownik ATV340D30N4E sterowany wektorowo producenta Schneider Electric o mocy 30 kW. Falownik ATV340 zasilany jest napięciem 400V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 66,2 A. Falownik wyposażony jest w 1 wyjście binarne, 2 wyjścia analogowe, 3 wyjścia przekaźnikowe, 8 wejść binarnych oraz 3 wejścia analogowe.. Ponadto inwerter można rozbudować o dodatkowe karty wejść/wyjść oraz komunikacyjne. Przemiennik częstotliwości ATV340 Schneider Electric ma wbudowany filtr EMC oraz wejście bezpieczeństwa STO. ATV340D30N4E Schneider Electric dysponuje wbudowanym portem Ethernet oraz RS485, komunikacja falownika przebiega z wykorzystaniem protokołu Modbus. ATV340D30N4E ATV340 Schneider Electric konfigurowany jest za pomocą oprogramowania SoMove. Inwerter ATV340D30N4E o stopniu ochrony IP20 i możliwością pracy w temperaturze -15...60 °C. Wymiary falownika ATV340D30N4E wynoszą 660 x 213 x mm, natomiast waga urządzenia to 27,9 kg. Falownik ATV340 ceniony jest za możliwość instalacji jeden obok drugiego. Przeznaczone są do pracy z silnikami synchronicznymi, asynchronicznymi. Przemienniki ATV340 Schneider sprawdzają się przy maszynach pakujących czy maszynach do obróbki materiału. Ponadto często spotykane są w aplikacjach dźwigowych.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Komunikacja | |
| Komunikacja | Ethernet RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |

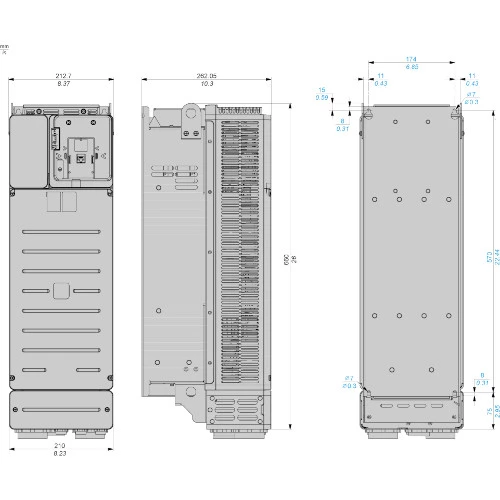

| Wymiary i waga | |
| Głębokość (mm) | 262 |
| Szerokość (mm) | 213 |
| Wysokość (mm) | 660 |
| Waga (kg) | 27,9 |
| Zasilanie | |
| Moc (kW) | 30 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 66,2 |
| Prąd wyjściowy (A) | 61,5 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne | |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 20 |
 | Manual ATV340D30N4E |
