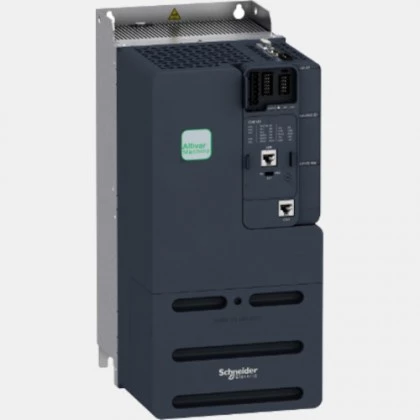

Falownik ATV340D18N4 Schneider 18 kW

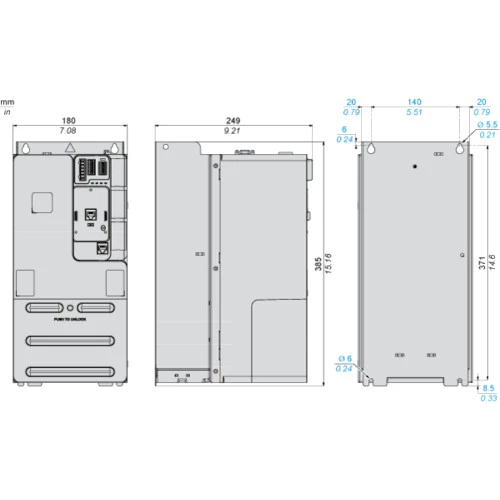

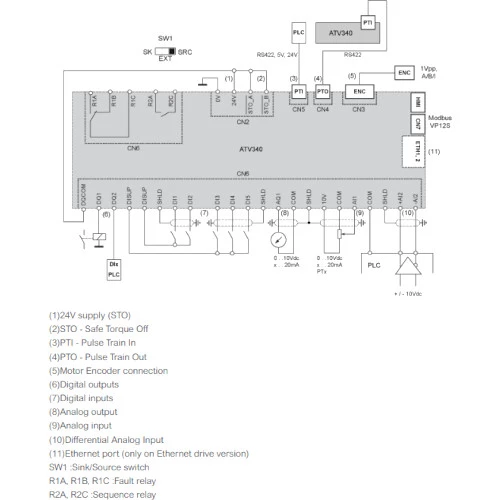

3-fazowy falownik ATV340D18N4 sterowany wektorowo producenta Schneider Electric o mocy 18 kW. Falownik ATV340 zasilany jest napięciem 400V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 54,7 A. Falownik wyposażony jest w 2 wyjścia binarne, 1 wyjście analogowe, 2 wyjścia przekaźnikowe, 7 wejść binarnych oraz 2 wejścia analogowe.. Ponadto inwerter można rozbudować o dodatkowe karty wejść/wyjść oraz komunikacyjne. Przemiennik częstotliwości ATV340 Schneider Electric ma wbudowany filtr EMC oraz wejście bezpieczeństwa STO. ATV340D18N4 Schneider Electric dysponuje wbudowanym portem RS485, natomiast komunikacja falownika przebiega z wykorzystaniem protokołu Modbus. ATV340D18N4 ATV340 Schneider Electric konfigurowany jest za pomocą oprogramowania SoMove. Inwerter ATV340D18N4 o stopniu ochrony IP20 i możliwością pracy w temperaturze -15...60 °C. Wymiary falownika ATV340D18N4 wynoszą 385 x 180 x 249 mm, natomiast waga urządzenia to 10,2 kg. Falownik ATV340 ceniony jest za możliwość instalacji jeden obok drugiego. Przeznaczony jest do pracy z silnikami synchronicznymi oraz asynchronicznymi. Przemiennik ATV340 Schneider sprawdza się przy maszynach pakujących czy maszynach do obróbki materiału. Ponadto często spotykane są w aplikacjach dźwigowych.
Wejścia/Wyjścia |
Wejścia binarne |
7 |
Wyjścia binarne |
2 |
Wyjścia przekaźnikowe |
2 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 -10...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 |
Prąd wyjść analogowych (mA) |
0...20 |
Komunikacja |
Komunikacja |
RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
249 |
Szerokość (mm) |
180 |
Wysokość (mm) |
385 |
Waga (kg) |
10,2 |
Zasilanie |
Moc (kW) |
18 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
50/60 |
Pobór prądu (A) |
54,7 |
Prąd wyjściowy (A) |
39 |
Filtr przeciwzakłóceniowy |
Tak |
Ogólne |
Temperatura pracy (°C) |
-15...60 |
Stopień ochrony IP |
20 |
| Manual ATV340D18N4 |
