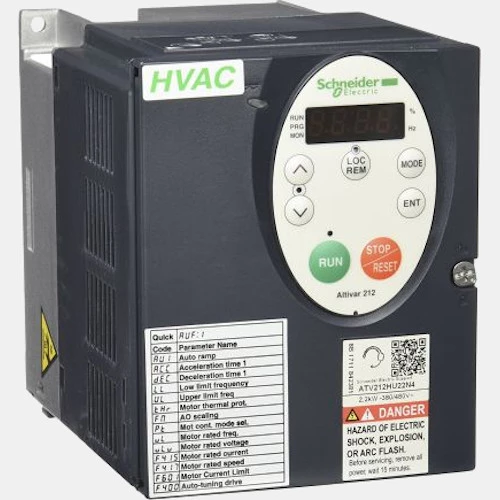

Przemiennik częstotliwości ATV212HU22N4 2,2 kW Schneider
3-fazowy falownik ATV212HU22N4 sterowany wektorowo marki Schneider Electric o mocy 2,2 kW. Przemiennik Altivar 212 zasilany jest napięciem 3 x 400V AC o częstotliwości 50/60 Hz. Pobór prądu przemiennika częstotliwości wynosi 4,6 A. Falownik wyposażony jest w 3 wejścia cyfrowe, 2 wejścia analogowe, 2 wyjścia przekaźnikowe oraz 1 wyjście analogowe. Ponadto producent daje możliwość rozbudowy inwertera o dodatkowe karty wejść/wyjść oraz komunikacyjne. Falownik ATV212 Schneider Electric posiada wbudowany filtr EMC, radiator oraz regulator PID. ATV212HU22N4 Schneider Electric dysponuje komunikacja Modbus RTU po RS-485. Trójfazowy falownik ATV212HU22N4 konfigurowany jest przy pomocy oprogramowania SoMove. Wektorowe falowniki ATV212 dysponują 50 funkcjami oraz 7 predefiniowanymi prędkościami. Inwerter został wyposażony w obudowę o wymiarach: 107 x 143 x 150 mm oraz stopniu ochrony IP21. Waga urządzenia to 2kg. Producent deklaruje możliwość pracy falownika w temperaturze od -10 do +50 stopni Celsjusza. Falowniki Altivar 212 dedykowane są do aplikacji HVAC.
Schneider Electric proponuje następujące akcesoria dla falownika ATV212HU22N4:
- zestaw wentylatora VZ3V3101,
- terminal operatorski VW3A1101,
- filtr EMC VW3A31404,
- karta komunikacyjna LonWorks VW3A21212,
- przewód do programowania USB/RJ45 TCSMCNAM3M002P.
Falowniki serii ATV212 zostały wycofane z produkcji, proponowanymi zamiennikami są
falowniki Altivar 320.
Wejścia/Wyjścia |
Wejścia binarne |
3 |
Wyjścia przekaźnikowe |
2 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 |
Prąd wyjść analogowych (mA) |
0...20 |
Komunikacja |
Komunikacja |
RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
150 |
Szerokość (mm) |
107 |
Wysokość (mm) |
143 |
Waga (kg) |
2 |
Zasilanie |
Moc (kW) |
2,2 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
50/60 |
Pobór prądu (A) |
4,6 |
Prąd wyjściowy (A) |
5,1 |
Filtr przeciwzakłóceniowy |
Tak |
Ogólne |
Temperatura pracy (°C) |
-10...50 |
Stopień ochrony IP |
21 |
