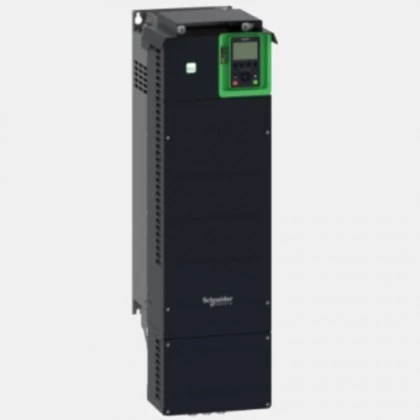

Falownik 75kW 3x400VAC ATV630D75N4 Schneider Electric
- Producent: Schneider Electric
- Kod Produktu:ATV630D75N4
Zapraszamy do kontaktu z działem handlowym.
Produkt na zapytanie

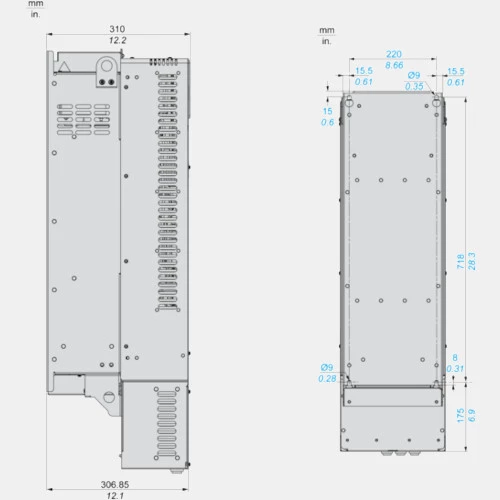

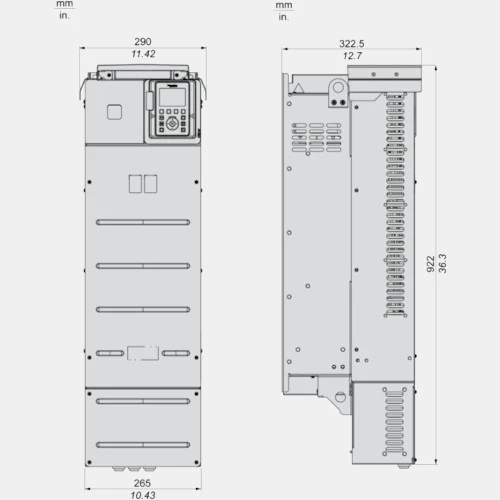

Falownik ATV630D75N4 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 145A. Przemiennik częstotliwości ATV630D75N4 o mocy 75kW przy obciążaniu lekkim oraz 55 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630D45N4 wynosi odpowiednio 146A ND oraz 106 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630D75N4 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP21 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV630D75N4 wynoszą: 290x922x323 mm, a jego waga to 58kg.
Schneider Electric dla falownika ATV650 75 kW 145A proponuje jako wyposażenie opcjonalne:
Do falownika ATV630D75N4 producent podaje jako zamienną część zestaw wentylatora VX5VPS5001.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja | |
| Komunikacja | Ethernet Modbus/TCP RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 323 |
| Szerokość (mm) | 290 |
| Wysokość (mm) | 922 |
| Waga (kg) | 58 |
| Zasilanie | |
| Moc (kW) | 55 75 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 106 145 |
| Ogólne | |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 21 |
 | Manual ATV630D75N4 |
