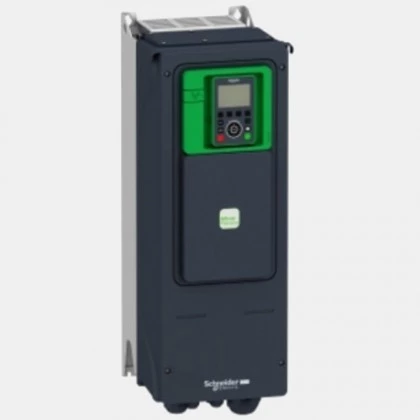

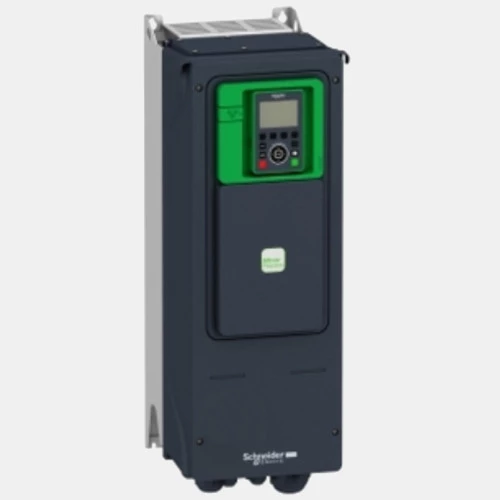

Trójfazowy falownik ATV650 4kW 7,2A

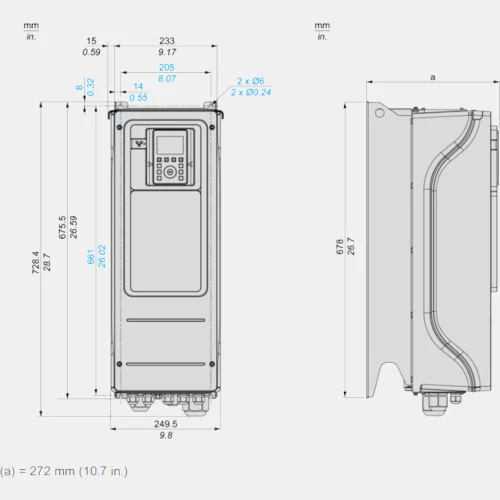

Falownik ATV650U55N4 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 7,2A. Przemiennik częstotliwości ATV650U55N4 o mocy 4kW przy obciążaniu lekkim oraz 5,5 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV650 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV650U55N4 wynosi odpowiednio 7,2A ND oraz 12,7 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV650U55N4 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP55 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV650U55N4 wynoszą: 264x678x272 mm, a jego waga to 10,7kg.
Schneider Electric dla falownika ATV650 4 kW 7,2A proponuje jako wyposażenie opcjonalne:
- zestaw do montażu terminala operatorskiego - VW3A1112,
- moduł komunikacyjny MultiDrive Link - VW3A3721,
- karta rozszerzeń wejść/wyjść - VW3A3204,
- filtr du/dt - VW3A5302,
- karta komunikacji CANopen - VW3A3608.
Do falownika ATV650U55N4 producent podaje jako zamienną część zestaw wentylatora VX5VPS1001.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia przekaźnikowe | 3 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...500 |
| Rozdzielczość (bit) | 10 12 |
| Komunikacja |
| Komunikacja | Ethernet Modbus/TCP RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 272 |
| Szerokość (mm) | 264 |
| Wysokość (mm) | 678 |
| Waga (kg) | 10,7 |
| Zasilanie |
| Moc (kW) | 5,5 4 |
| Napięcie zasilania (VAC) | 323...528 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 7,2 12,7 |
| Ogólne |
| Temperatura pracy (°C) | -15...60 |
| Stopień ochrony IP | 55 |
