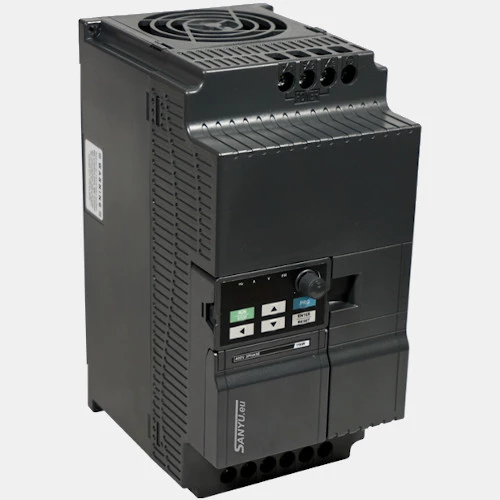

Przemiennik częstotliwości SX2400 7,5 kW Sanyu
3-fazowy falownik SX2400-7R5P producenta Sanyu pochodzący z serii SX2000 o mocy 7,5 kW oraz maksymalnej częstotliwości 3200 Hz dla pracy skalarnej oraz 320Hz dla pracy wektorowej. Przemiennik częstotliwości dedykowany jest do współpracy z trójfazowymi silnikami o mocy 7,5kW. Prąd wejściowy trójfazowego falownika SX2000 7,5kW wynosi 14A, natomiast prąd wyjściowy 17 A. Przetwornik został wyposażony w sterownik PLC do prostych aplikacji. Inverter SX2000 Sanyu posiada: 6 wejść binarny, 1 wejścia analogowe prądowo-napięciowe oraz 1 wyjście przekaźnikowe programowalne i 1 wyjście cyfrowe typu open collector. Komunikacja odbywa się po RS485 protokołem Modbus RTU. Przemiennik częstotliwości SX 2000 Sanyu sterowany jest w sposób skalarny lub wektorowy. Dodatkowo posiada funkcje zaprogramowania 2 czasów oraz możliwość zaprogramowania do 16 stałych prędkości. 3-fazowy falownik dysponuje także wbudowanym fabrycznie wyświetlaczem LED z funkcyjnymi przyciskami oraz potencjometrem. Dodatkowo jest możliwość podłączenia zewnętrznej klawiatury. Atutem przemiennika SX 2000 Sanyu są zabudowane funkcje ochronne, a także blokada przez osobami nieupoważnionymi.
Parametry rezystora hamującego zalecanego przez producenta dla SX2400-7R5P to 500W i 65 Ohm, zalecany przekrój przewodu to 4 mm2. Falownik Sanyu posiada stopień ochrony IP20 i powinien pracować wyłącznie w pomieszczeniach, w dalekiej odległości od kurzu, substancji oleistych, wody, agresywnych gazów a także promieni słonecznych. Przedział temperaturowy dla pracy falownika wynosi -10...40 stopni Celsjusza przy wilgotności poniżej 95%. Obudowa przetwornika SX2400-7R5P Sanyu został wykonana z tworzywa a jej wymiary to: 130x 260 x 184 mm, waga 3,1kg. Przetwornik SX2000 przystosowany jest do montażu naściennego. Falownik SX2000 Sanyu SX2400-7R5P z powodzeniem sprawdzi się w przemyśle spożywczym, chemicznym, transporterach czy przenośnikach.
Schemat podłączenia falownika SX2400-7R5P
Wejścia/Wyjścia |
Wejścia binarne |
6 |
Wyjścia przekaźnikowe |
1 |
Wejścia analogowe |
1 |
Napięcie wejść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 4...20 |
Częstotliwość wyjściowa (Hz) |
0...3200 |
Komunikacja |
Komunikacja |
RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
184 |
Szerokość (mm) |
130 |
Wysokość (mm) |
260 |
Waga (kg) |
3,1 |
Zasilanie |
Moc (kW) |
7,5 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Pobór prądu (A) |
14 |
Prąd wyjściowy (A) |
17 |
Ogólne |
Sterowanie |
Wektorowe Skalarne |
Temperatura pracy (°C) |
-10...40 |
Stopień ochrony IP |
20 |
