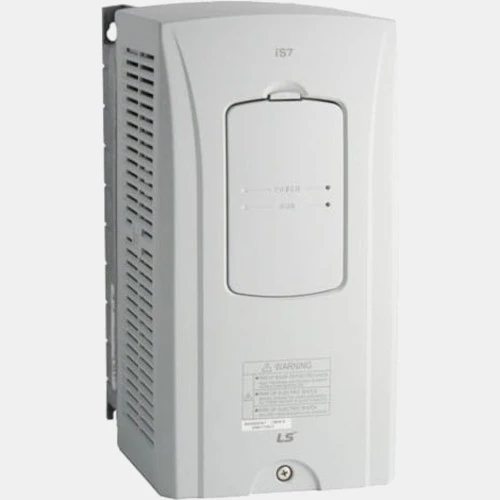

SV0300iS7-4NOD – Przemiennik częstotliwości 30 LG
3-fazowy falownik SV0300iS7-4NOD z serii iS7 producenta LG o mocy 30 kW zasilany jest napięciem 400VAC o częstotliwości 50/60Hz. Przemiennik pobiera prąd w wysokości 57 A, z kolei prąd na wyjściu wynosi 61 A. Inwerter iS7 LG posiada 8 wejść cyfrowych, 2 wejścia analogowe 0...20mA/0...10 V, 2 wyjścia analogowe napięciowo-prądowe oraz 4 wyjścia wielofunkcyjne. Falownik iS7 LS posiada bezczujnikowe sterowanie wektorem, lotny start oraz auto-tuning. Producent wyposażył SV0300iS7-4NOD w port RS485 z protokołem Modbus. Dodatkowym atutem przetwornika jest fakt, że posiada wbudowane 2 kanałowe wejście bezpieczeństwa STO. Przemiennik iS7 LG/LS ma również zabudowany dławik DC. LS SV0300iS7-4NOD sprawdza się w wielu aplikacjach, niemalże w każdym otoczeniu. SV0300iS7-4NOD z powodzeniem stosowany jest przy wytłaczarkach, prasach czy też kruszarkach. Stanowi doskonałe rozwiązanie również w aplikacjach windowych, suwnicach oraz nawijarkach. Producent zaprojektował inwerter w obudowie o stopniu ochrony IP20 i wymiarach 461,5 x 280 x 298 mm.
Producent zaleca stosowanie w falowniku iS7 LG 30 kW filtra wejściowego klasy B FLD 3055, oraz wejściowego klasy A np. FEE 3080. W przypadku tego inwertera przed zainstalowaniem rezystora hamowania 12 Ohm 5000 W konieczne jest podłączenie modułu hamowania np. SV370DBU-4. LS zaleca stosowanie w inwerterze SV0300iS7-4NOD zabezpieczenia 100A.
Wejścia/Wyjścia |
Wejścia binarne |
8 |
Wejścia analogowe |
2 |
Wyjścia analogowe |
2 |
Komunikacja |
Komunikacja |
RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
298 |
Szerokość (mm) |
280 |
Wysokość (mm) |
461,5 |
Zasilanie |
Moc (kW) |
30 |
Napięcie zasilania (VAC) |
400 |
Liczba faz |
3-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
50/60 |
Pobór prądu (A) |
57 |
Prąd wyjściowy (A) |
61 |
Filtr przeciwzakłóceniowy |
Nie |
Ogólne |
Stopień ochrony IP |
20 |
