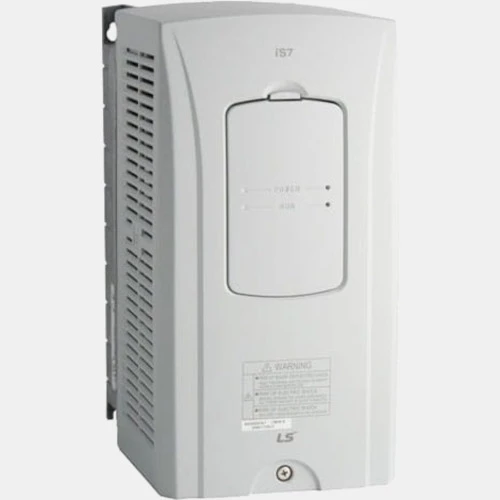

3-fazowy falownik SV0220iS7-4NOFD z serii iS7 producenta LG o mocy 22 kW zasilany jest napięciem 400VAC o częstotliwości 50/60Hz. Przemiennik pobiera prąd w wysokości 57 A, z kolei prąd na wyjściu wynosi 45 A. Inwerter iS7 LG posiada 8 wejść cyfrowych, 2 wejścia analogowe 0...20mA/0...10 V, 2 wyjścia analogowe napięciowo-prądowe oraz 4 wyjścia wielofunkcyjne. Falownik iS7 LS posiada bezczujnikowe sterowanie wektorem, lotny start oraz auto-tuning. Producent wyposażył SV0220iS7-4NOFD w port RS485 z protokołem Modbus. Przemiennik iS7 LG/LS ma również zabudowany filtr EMC, dławik DC oraz moduł hamowania. LS SV0220iS7-4NOFD sprawdza się w wielu aplikacjach, niemalże w każdym otoczeniu. SV0220iS7-4NOFD z powodzeniem stosowany jest przy wytłaczarkach, prasach czy też kruszarkach. Stanowi doskonałe rozwiązanie również w aplikacjach windowych, suwnicach oraz nawijarkach. Producent zaprojektował inwerter w obudowie o stopniu ochrony IP20 i wymiarach 461,5 x 280 x 298 mm.
Producent zaleca stosowanie w falowniku iS7 LG 22 kW filtra wejściowego klasy B FLD 3055, oraz filtra wejściowego FSC 3064. W przypadku tego inwertera poleca się stosowanie rezystora hamującego 20 Ohm 3600 W oraz zabezpieczenie 80A.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Częstotliwość wyjściowa (Hz) | 0...400 0...120 0...300 |
| Komunikacja | |
| Komunikacja | RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 298 |
| Szerokość (mm) | 280 |
| Wysokość (mm) | 461,5 |
| Zasilanie | |
| Moc (kW) | 22 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50/60 |
| Pobór prądu (A) | 57 |
| Prąd wyjściowy (A) | 45 |
| Filtr przeciwzakłóceniowy | Tak |
| Ogólne | |
| Sterowanie | Wektorowe Skalarne |
| Zastosowanie | Maszyny do obróbki drewna Windy Nawijarki Mieszalniki Suwnice Kompresory |
| Stopień ochrony IP | 20 |
