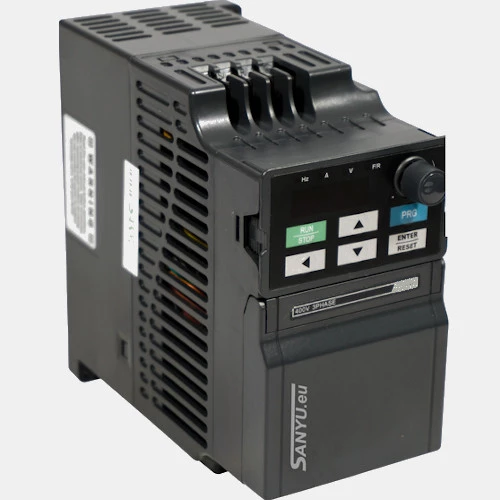

Falownik 3x400V AC 2,2 kW SX2400-2R2G Sanyu

Przemiennik częstotliwości SX2400 2,2 kW Sanyu

3-fazowy falownik SX2400-2R2G producenta Sanyu pochodzący z serii SX2000 o mocy 2,2 kW oraz maksymalnej częstotliwości 3200 Hz dla pracy skalarnej oraz 320Hz dla pracy wektorowej. Przemiennik częstotliwości dedykowany jest do współpracy z trójfazowymi silnikami o mocy 2,2kW.  Prąd wejściowy trójfazowego falownika SX2000 2,2kW wynosi 5,8A, natomiast prąd wyjściowy 5 A. Przetwornik został wyposażony w sterownik PLC do prostych aplikacji. Inverter SX2000 Sanyu posiada:  6 wejść binarny, 1 wejścia analogowe prądowo-napięciowe oraz 1 wyjście przekaźnikowe programowalne i 1 wyjście cyfrowe typu open collector. Komunikacja odbywa się po RS485 protokołem Modbus RTU. Przemiennik częstotliwości SX 2000 Sanyu sterowany jest w sposób skalarny lub wektorowy. Dodatkowo posiada funkcje zaprogramowania 2 czasów oraz możliwość zaprogramowania do 16 stałych prędkości. 3-fazowy falownik dysponuje także wbudowanym fabrycznie wyświetlaczem LED z funkcyjnymi przyciskami oraz potencjometrem. Dodatkowo jest możliwość podłączenia zewnętrznej klawiatury. Atutem przemiennika SX 2000 Sanyu są zabudowane funkcje ochronne, a także blokada przez osobami nieupoważnionymi.

Parametry rezystora hamującego zalecanego przez producenta dla SX2400-2R2G to 250W i 200 Ohm, zalecany przekrój przewodu to 0,75 mm2. Falownik Sanyu posiada stopień ochrony IP20 i powinien pracować wyłącznie w pomieszczeniach, w dalekiej odległości od kurzu, substancji oleistych, wody, agresywnych gazów a także promieni słonecznych. Przedział temperaturowy dla pracy falownika wynosi -10...40 stopni Celsjusza przy wilgotności poniżej 95%. Obudowa przetwornika SX2400-2R2G Sanyu został wykonana z tworzywa a jej wymiary to: 142 x 72 x 152 mm,  waga 1kg. Przetwornik SX2000 przystosowany jest do montażu naściennego. Falownik SX2000 Sanyu SX2400-2R2G- z powodzeniem sprawdzi się w przemyśle spożywczym, chemicznym, transporterach czy przenośnikach.

Schemat podłączenia falownika SX2400-2R2G
