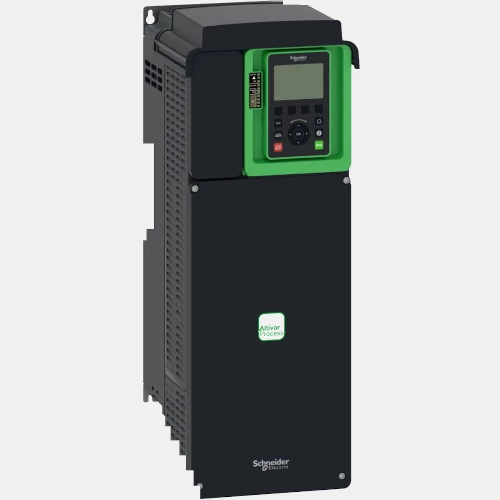

Trójfazowy falownik ATV630 22kW 46,3A

Falownik ATV630D22N4 Schneider Electric dedykowany do współpracy z trójfazowymi silnikami o obciążeniu do 46,3A. Przemiennik częstotliwości ATV630D22N4 o mocy 22kW przy obciążaniu lekkim oraz 18,5 kW przy obciążeniu ciężkim współpracuje zarówno w silnikami asynchronicznymi jaki i synchronicznymi. Przetwornik ATV630 w wykonaniu standardowym zasilany jest napięciem 380...480 VAC o częstotliwości 47,5...63 Hz. Prąd wyjściowy falownika ATV630D22N4 wynosi odpowiednio 46,3A ND oraz 39,2 HD, zaś częstotliwość wyjściowa 500Hz. Komunikacja w falowniku ATV600 Schneider odbywa się po: Modbus TCP, Ethernet lub Modbus szeregowy. 3-fazowy falownik ATV600 ATV630D22N4 dysponuje 8 wejściami binarnymi, 3 wejściami analogowymi, 2 wyjściami analogowymi oraz 3 wyjściami przekaźnikowymi. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Kompaktowa obudowa o stopniu ochrony IP21 przystosowana jest do montażu naściennego. Wymiary przetwornika ATV630D22N4 wynoszą: 211x546x232 mm, a jego waga to 14,3kg.

Schneider Electric dla falownika ATV650 22 kW 46,3A proponuje jako wyposażenie opcjonalne:

  • zestaw do montażu terminala operatorskiego - VW3A1112,
  • moduł komunikacyjny MultiDrive Link - VW3A3721,
  • karta rozszerzeń wejśc/wyjść - VW3A3203,
  • filtr sinusoidalny - VW3A5404,
  • karta komunikacji CANopen - VW3A3618.

Do falownika ATV630D22N4 producent podaje jako zamienną część zestaw wentylatora VX5VPS3001.

Wejścia/Wyjścia
Wejścia binarne8
Wyjścia przekaźnikowe3
Wejścia analogowe3
Wyjścia analogowe2
Napięcie wejść analogowych (V)-10...10 0...10
Napięcie wyjść analogowych (V)0...10
Prąd wejść analogowych (mA)0...20
Prąd wyjść analogowych (mA)0...20
Częstotliwość wyjściowa (Hz)0,1...500
Rozdzielczość (bit)10 12
Komunikacja
KomunikacjaEthernet Modbus/TCP RS485
Typ modułu
Rodzaj modułuPrzemiennik częstotliwości

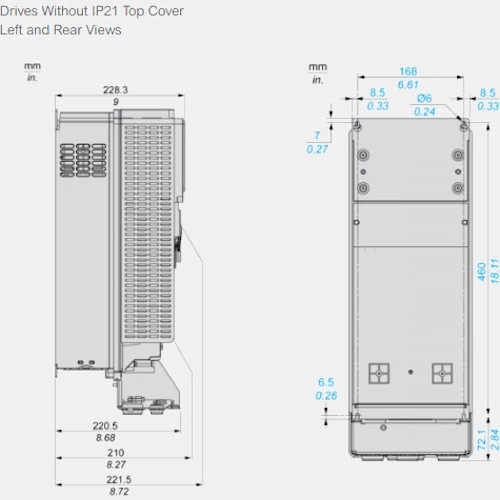

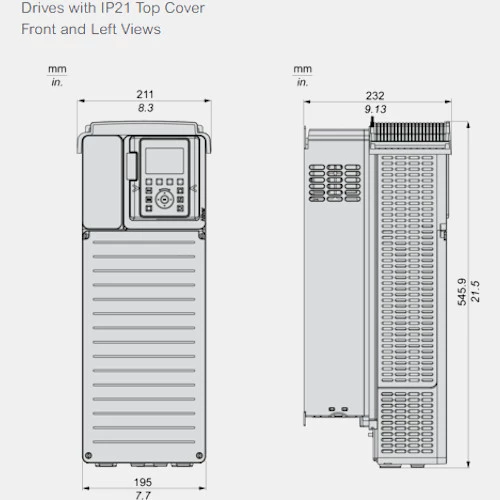

Wymiary i waga
Głębokość (mm)232
Szerokość (mm)211
Wysokość (mm)546
Waga (kg)14,3
Zasilanie
Moc (kW)18,5 22
Napięcie zasilania (VAC)323...528
Liczba faz3-fazowy
Częstotliwość napięcia zasilającego (Hz)47,5...63
Prąd wyjściowy (A)46,3 39,2
Ogólne
Temperatura pracy (°C)-15...60
Stopień ochrony IP21
