3-fazowy przemiennik częstotliwości 220 kW E2200 z EtherCat

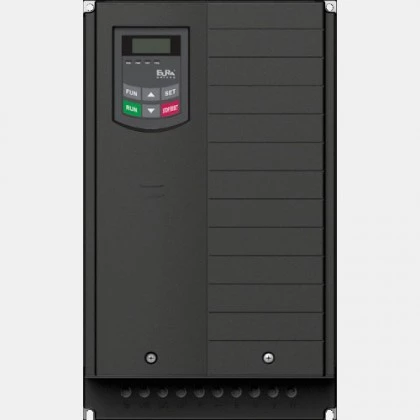

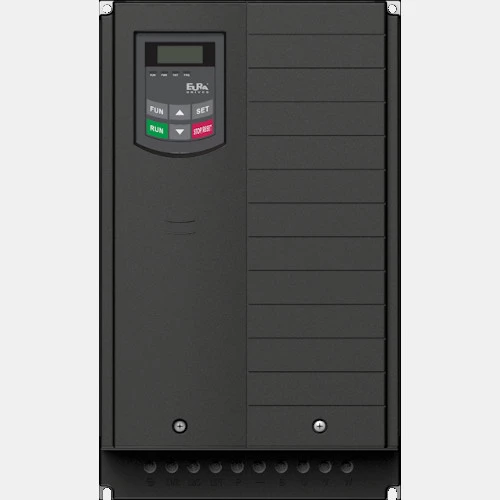

Falownik E2200-2200T3 Eura Drives o mocy 220 kW przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi i synchronicznymi PMSM. Napięcie zasilania wynosi 198...264 V AC. Częstotliwość napięcia zasilania wynosi 47,5...63Hz. Wektorowy falownik E2200-2200T3 o deklarowanej sprawności na poziomie 98% został wyposażony w 8 wejść cyfrowych, 2 wejścia analogowe, 2 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 2 wyjścia analogowe. Komunikacja w falownikach E2200 wersji F5 odbywa się po EtherCAT lub Modbus. Częstotliwość wyjściowa dla falowników serii E2200 wynosi 0...590 Hz. Prąd wyjściowy dla wektorowego falownika 220 kW E2200 Eura wynosi 440 A. Producent zaleca stosowanie zabezpieczenia nadprądowego B6. Trójfazowy falownik 220 kW E2200 posiada kompaktową obudowę z tworzywa wyposażoną w filtr sieciowy. Wymiary falownik E2200-220T3 wynoszą: 400 x 385 x 1310 mm, zaś jego waga wynosi 158kg. Wymiary montażowe natomiast wynoszą: 280x1282 mm, śruby montażowe M10. System chłodzenia w przypadku tego modelu jest wymuszony.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść binarnych (V) | 24 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wejściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | EtherCAT Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 385 |
| Szerokość (mm) | 400 |
| Wysokość (mm) | 1310 |
| Waga (kg) | 158 |
| Zasilanie |
| Moc (kW) | 220 |
| Napięcie zasilania (VAC) | 400 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 530 |
| Prąd wyjściowy (A) | 440 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
