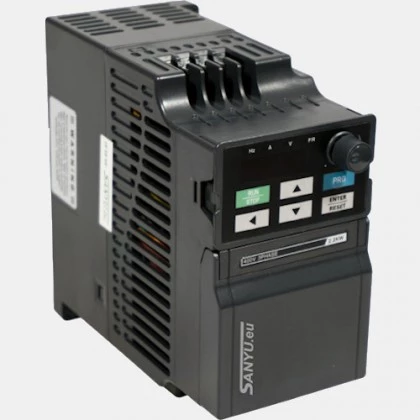

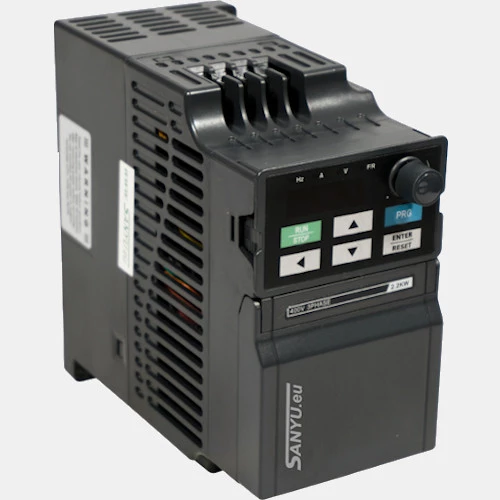

Falownik 1x230V AC 2,2 kW SX2200-2R2G Sanyu

Przemiennik częstotliwości SX2200 2,2 kW Sanyu

1-fazowy falownik SX2200-2R2G producenta Sanyu pochodzący z serii SX2000 o mocy 2,2 kW oraz maksymalnej częstotliwości 3200 Hz dla pracy skalarnej oraz 320Hz dla pracy wektorowej. Prąd wejściowy jednofazowego falownika SX2000 2,2kW wynosi 16A, natomiast prąd wyjściowy 10A. Przetwornik został wyposażony w sterownik PLC do prostych aplikacji. Inverter SX2000 Sanyu posiada:  6 wejść binarny, 1 wejścia analogowe prądowo-napięciowe oraz 1 wyjście przekaźnikowe programowalne i 1 wyjście cyfrowe typu open collector. Komunikacja odbywa się po RS485 protokołem Modbus. Przemiennik częstotliwości SX 2000 Sanyu sterowany jest w sposób skalarny lub wektorowy. Dodatkowo posiada funkcje zaprogramowania 2 czasów oraz możliwość zaprogramowania do 16 stałych prędkości. 1-fazowy falownik dysponuje także wbudowanym fabrycznie wyświetlaczem LED z funkcyjnymi przyciskami oraz potencjometrem. Dodatkowo jest możliwość podłączenia zewnętrznej klawiatury. Atutem przemiennika SX 2000 Sanyu są zabudowane funkcje ochronne, a także blokada przez osobami nieupoważnionymi.

Parametry rezystora hamującego zalecanego przez producenta dla SX2200-2R2G to 100W i 70 Ohm, zalecany przekrój przewodu to 2,5 mm2. Falownik Sanyu posiada stopień ochrony IP20 i powinien pracować wyłącznie w pomieszczeniach, w dalekiej odległości od kurzu, substancji oleistych, wody, agresywnych gazów a także promieni słonecznych. Przedział temperaturowy dla pracy falownika wynosi -10...40 stopni Celsjusza przy wilgotności poniżej 95%. Obudowa przetwornika SX2200-2R2G Sanyu został wykonana z tworzywa a jej wymiary to: 183 x 100 x 143 mm,  waga 1,5kg. Przetwornik SX2000 przystosowany jest do montażu naściennego. Falownik SX2000 Sanyu SX2200-2R2G- z powodzeniem sprawdzi się w przemyśle spożywczym, chemicznym, transporterach czy przenośnikach.

Schemat podłączenia falownika SX2200-2R2G
