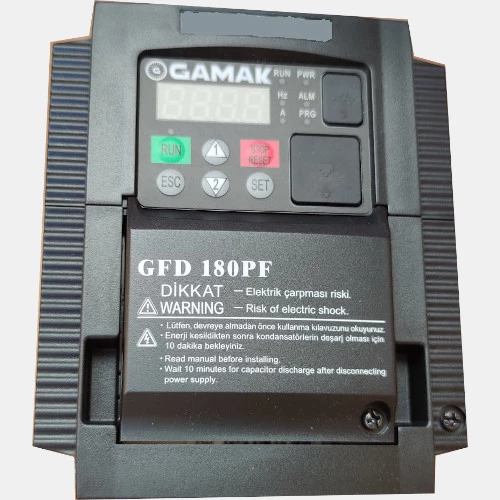

Trójfazowy falownik 11/15 kW GFD 180-11k0HP
Falownik GFD 180-11k0HP marki Gamak o napięciu zasilania 3x400 VAC i częstotliwości napięcia sterującego 47,5...63 Hz. Napięcie wyjściowe 3-fazowego falownika GFD 180-11k0HP wynosi 3x230 VAC. Skalarny inwerter GFD 180-11k0HP o mocy 11 kW przy ciężkim obciążeni i 15 kW przy lekkim obciążeniu. Prąd wyjściowy tego przetwornika Gamak wynosi odpowiednio 31 ND/24 HD. Producent deklaruje częstotliwość wyjściową na poziomie 0...400Hz. Trójfazowy falownik 11 kW GFD 180 dysponuje 7 wejściami cyfrowymi, 2 wejściami analogowymi, 2 wyjściami cyfrowymi, 1 wyjściem przekaźnikowym oraz wyjściem analogowym. Dodatkowo przetwornik posiada konektor RJ45, USB mini-B oraz port RS485 z komunikacją Modbus. Gamak zaleca stosowanie przy falowniku GFD 180-11k0HP filtra FS24830-48-07. Skalarny przemiennik częstotliwości ma obudowę z tworzywa o stopniu ochrony IP20 i wymiarach296x180x175mm. Waga wynosi 4,7 kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia binarne | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Sterowanie skalarne | Tak |
| Rozdzielczość (bit) | 10 |
| Komunikacja |
| Komunikacja | mini USB RJ45 RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 175 |
| Szerokość (mm) | 180 |
| Wysokość (mm) | 296 |
| Waga (kg) | 4,7 |
| Zasilanie |
| Moc (kW) | 11 15 |
| Napięcie zasilania (VAC) | 170...264 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 24 31 |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
