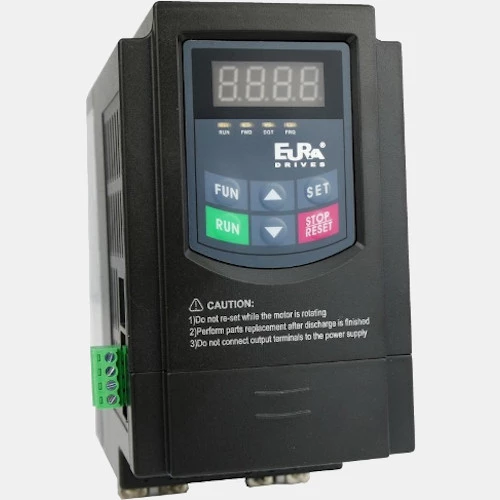

1-fazowy przemiennik częstotliwości 0,75kW E2200 z EtherCat
Falownik E2200-0007S2 Eura Drives o mocy 0,75kW przeznaczony do pracy z trojfazowymi silnikami asynchronicznymi i synchronicznymi PMSM. Napięcie zasilania wynosi 198...264 V AC. Częstotliwość napięcia zasilania wynosi 47,5...63Hz. Wektorowy falownik E2200-0007S2 o deklarowanej sprawności na poziomie 94% został wyposażony w 6 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 2 wyjścia analogowe. Komunikacja w falownikach E2200 wersji F5 odbywa się po EtherCAT lub Modbus. Częstotliwość wyjściowa dla falowników serii E2200 wynosi 0...590 Hz. Prąd wyjściowy dla wektorowego falownika 0,75 kW E2200 Eura wynosi 4,5A. Przemiennik częstotliwości E2200-0007S2 w wersji F5 został wyposażony w moduł hamowania co pozwala na bezpośrednie podłączenie rezystora hamowania o mocy 300W i 150 Ohm. Producet zaleca stosowanie zabezpieczenia nadprądowego B6. Jednofazowy falownik 0,75 kW E2200 posiada kompaktową obudowę z tworzywa wyposażoną w filtr sieciowy. Wymiary falownik E2200-0007S2 wynoszą: 106x150x180 mm, zaś jego waga wynosi 1,8 kg. Wymiary montażowe natomiast wynoszą: 94x170 mm, śruby montażowe M4. System chłodzenia w przypadku tego modelu jest wymuszony.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 2 |
| Napięcie wejść binarnych (V) | 24 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wejściowa (Hz) | 0...599 |
| Komunikacja |
| Komunikacja | EtherCAT Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 150 |
| Szerokość (mm) | 106 |
| Wysokość (mm) | 180 |
| Waga (kg) | 1,8 |
| Zasilanie |
| Moc (kW) | 0,75 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 9 |
| Prąd wyjściowy (A) | 4,5 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
