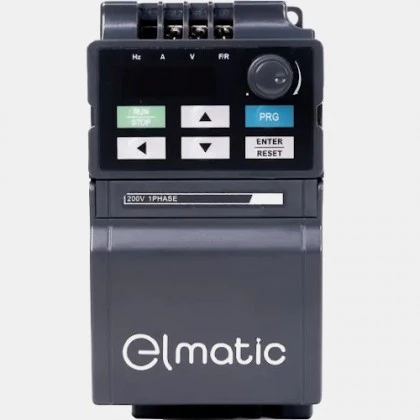

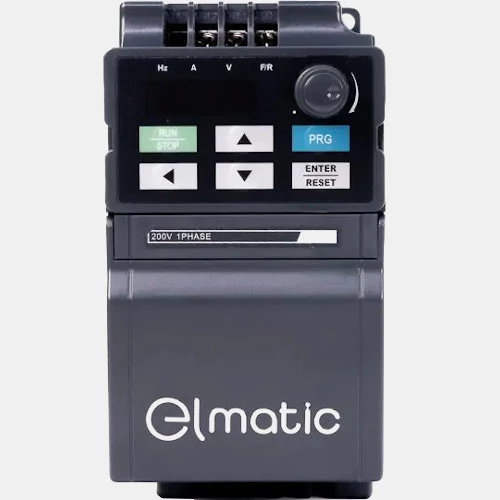

Wektorowy przemiennik częstotliwości 0,4 kW ED2000 Elmatic
Falownik ED220-00R4G Elmatic dedykowany do współpracy z trójfazowymi asynchronicznymi silnikami indukcyjnymi o mocy 0,4 kW. Przemiennik częstotliwości 0,4 kW ED2000 zasilany jest napięciem 1x230 VAC o częstotliwości 50-60 Hz. Producent podaje częstotliwość wyjściową na poziomie 0,1...320 Hz. Prąd wejściowy tego przetwornika szacowany jest na poziomie 5,4A, natomiast prąd wyjściowy oscyluje wokół 2,4A. Inverter ED220-00R4G dysponuje następującymi trybami sterowania: bezczujnikowe, wektorowe, skalarne U/f. Falownik Elmatic ED220-00R4G został wyposażony w prosty PLC, posiada 6 wejść binarnych w tym 1 szybkie 100 kHz, 1 wejście analogowe prądowo-napięciowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 1 wyjście analogowe prądowo-napięciowe. Komunikacja w tym przetworniku odbywa się protokołem Modbus RTU po RS485. Producent zaleca stosowanie rezystora hamowania o mocy 80 W i rezystancji 200 Ohm. W przypadku 1-fazowego falownika ED220-00R4G Elmatic proponuje wykorzystanie stycznika 9A, różnicówkę 10 A oraz przewód o przekroju 0,75mm2. Obudowa przetwornika ED220-00R4G została wykonana z tworzywa i cechuje się stopniem ochrony IP20 oraz montażem naściennym. Wymiary 1-fazowego falownika 0,4 kW ED2000 wynoszą 72x142x152 mm.
Schemat podłączenia falownika ED2200-00R4G
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia tranzystorowe | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,1...320 |
| Częstotliwość wejściowa (Hz) | 50...60 |
| Komunikacja |
| Komunikacja | Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 152 |
| Szerokość (mm) | 72 |
| Wysokość (mm) | 142 |
| Zasilanie |
| Moc (kW) | 0,4 |
| Napięcie zasilania (VAC) | 170...240 |
| Liczba faz | 1-fazowy |
| Pobór prądu (A) | 5,4 |
| Prąd wyjściowy (A) | 2,4 |
| Ogólne |
| Seria | ED2000 |
| Sterowanie | Skalarne Wektorowe |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
