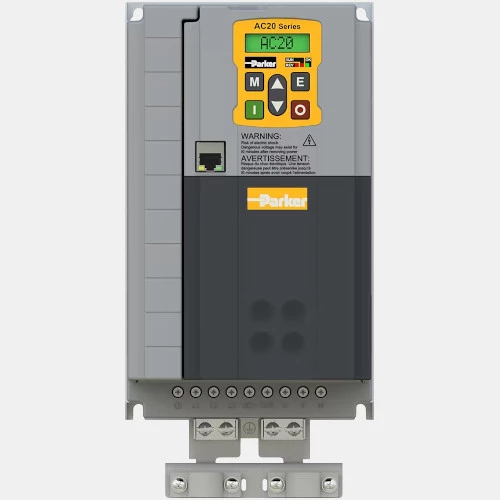

Wektorowy przemiennik częstotliwości 5,5 kW 12 A Parker AC20
Falownik 20G-43-0120-BF Parker dedykowany do współpracy z trójfazowymi silnikami o mocy do 5,5 kW. Inverter zasilany jest napięciem 380...480 VAC o częstotliwości 45...66 Hz. 3-fazowy przemiennik częstotliwości AC20 o mocy 5,5 kW charakteryzuje się prądem wejściowym na poziomie 14 A i prądem wyjściowym wynoszącym 12A. Producent podaje częstotliwość wyjściową na poziomie 0,5...599Hz. Falownik 20G-43-0120-BF dysponuje 2 wejściami analogowymi, 8 wejściami binarnymi, 3 wyjściami analogowymi, 3 wyjściami cyfrowymi oraz 2 wyjściami przekaźnikowymi. Dodatkowo falowniki AC20 Parker zostały wyposażone w wejście bezpieczeństwa STO. Przetwornik 20G-43-0120-BF dysponuje komunikacją Modbus TCp/IP oraz Ethernet z możliwością rozbudowy za pomocą kart komunikacyjnych. Producent zaleca stosowanie przy 3-fazowym falowniku V20 5,5 kW zabezpieczenia 6,5 A np. serii A60Q.
Wymiary wektorowego falownika 20G-43-0120-BF wynoszą: 237,5x141,6x184 mm, a jego waga to 3,3kg. Wymiary montażowe 225x126mm, oraz śruby M5.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia binarne | 3 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 3 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,5...599 |
| Komunikacja |
| Komunikacja | Modbus TCP Ethernet RS232 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 184 |
| Szerokość (mm) | 141,6 |
| Wysokość (mm) | 237,5 |
| Waga (kg) | 3,3 |
| Zasilanie |
| Moc (kW) | 5,5 |
| Napięcie zasilania (VAC) | 198...264 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Pobór prądu (A) | 14 |
| Prąd wyjściowy (A) | 12 |
| Ogólne |
| Temperatura pracy (°C) | 0...40 |
| Stopień ochrony IP | 20 |
