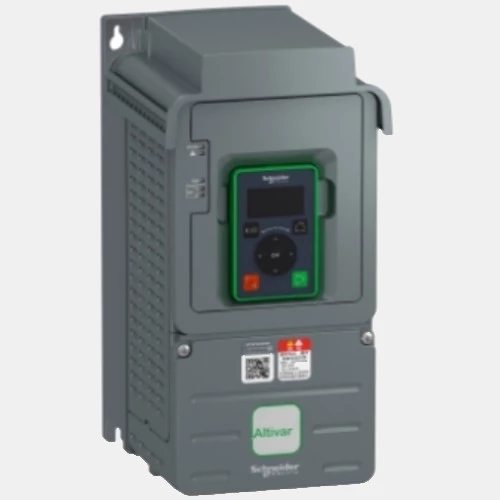

3-fazowy falownik 5,5 kW 3x400 VAC ATV610U55N4 Schneider Electric

Przemiennik częstotliwości Easy Altivar 610 5,5kW

Falownik ATV610U55N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 5,5 kW.  Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610U55N4 przy pracy ciężkiej wynosi 4 kW, zaś przy pracy lekkiej to 5,5 kW. Prąd wejściowy tego inwertera to odpowiednio 11,6 A ND/8,9A HD, zaś prąd wyjściowy 12,7A ND i 9,3 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610U55N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610U55N4 wyłącznika silnikowego GV2L16, filtr du/dt VW3A5302 oraz zabezpieczenia 20A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610U55N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607 Falownik ATV610U55N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 297x145x203 mm, waga wynosi 4,575 kg.
