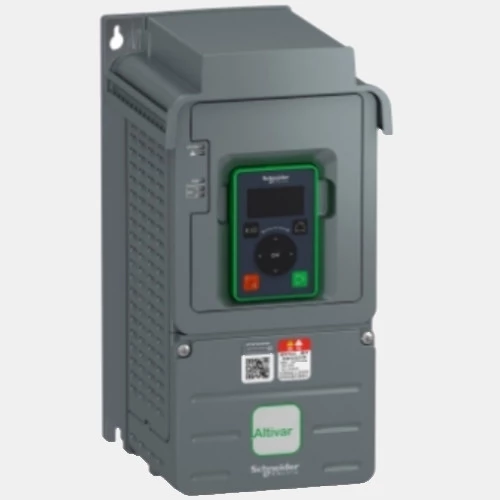

3-fazowy falownik 4 kW 3x400 VAC ATV610U40N4 Schneider Electric

Przemiennik częstotliwości Easy Altivar 610 4kW

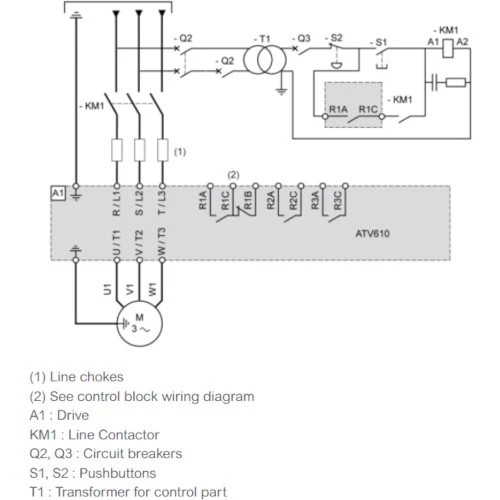

Falownik ATV610U40N4 Schneider Electric przeznaczony do pracy z trójfazowymi silnikami asynchronicznymi o mocy do 4 kW.  Przetwornik zasilany jest napięciem 3x380...460 VAC. Moc przemiennika ATV610U40N4 przy pracy ciężkiej wynosi 3 kW, zaś przy pracy lekkiej to 4 kW. Prąd wejściowy tego inwertera to odpowiednio 8,8 A ND/7,2A HD, zaś prąd wyjściowy 9,3A ND i 7,2 HD. Częstotliwość wyjściowa podana jest na 500 Hz, a znamionowa częstotliwość łączeniowa 4000 Hz. Komunikacja w falowniku Easy Altivar 610 odbywa się protokołem Modbus RTU po RS485. 3-fazowy falownik ATV610U40N4 został wyposażony w 6 wejść cyfrowych, 3 wyjścia przekaźnikowe, 3 wejścia analogowe prądowo-napięciowe oraz 1 wyjście analogowe prądowe i 1 wyjście analogowe napięciowe, z możliwości rozbudowy za pomocą kart rozszerzeń I/O. Schneider Electric zaleca stosowanie przy ATV610 ATV610U40N4 wyłącznika silnikowego GV2L16, filtr du/dt VW3A5302 oraz zabezpieczenia 16A. Ponadto przetwornik został wyposażony w zabudowany filtr EMC C3. Dodatkowo Schneider Electric daje możliwość rozbudowy falownika za pomocą kart rozszerzeń. W przypadku przetwornika ATV610U40N4 dostępne są: karty rozszerzeń wejść/wyjść VW3A3203, VW3A3204 oraz karta komunikacyjna ProfibusDP VW3A3607. Falownik ATV610U40N4 posiada obudowę o stopniu ochrony IP20 przystosowany a do montażu pionowego. Wymiary urządzenia to 297x145x203 mm, waga wynosi 4,045 kg.
