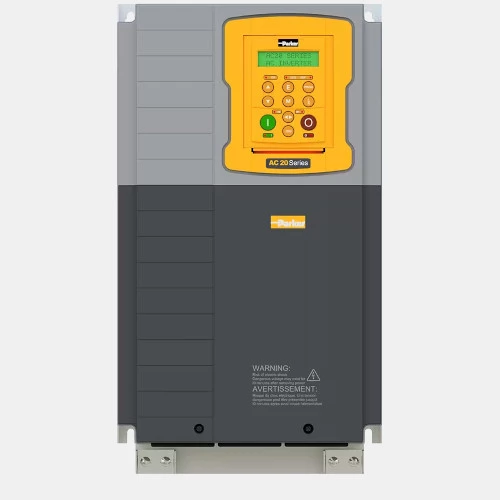

3-fazowy falownik 37 kW 400 VAC 20G-46-0750-BF Parker
Falownik 20G-46-0750-BF Parker dedykowany do współpracy z trójfazowymi silnikami o mocy do 30 kW. Inverter zasilany jest napięciem 380...480 VAC o częstotliwości 45...66 Hz. 3-fazowy przemiennik częstotliwości AC20 o mocy 30 kW charakteryzuje się prądem wejściowym na poziomie 80 A i prądem wyjściowym wynoszącym 75A. Producent podaje częstotliwość wyjściową na poziomie 0,5...599Hz. Falownik 20G-46-0750-BF dysponuje 2 wejściami analogowymi, 8 wejściami binarnymi, 3 wyjściami analogowymi, 3 wyjściami cyfrowymi oraz 2 wyjściami przekaźnikowymi. Dodatkowo falowniki AC20 Parker zostały wyposażone w wejście bezpieczeństwa STO. Przetwornik 20G-46-0750-BF dysponuje komunikacją Modbus TCp/IP oraz Ethernet z możliwością rozbudowy za pomocą kart komunikacyjnych. Producent zaleca stosowanie przy 3-fazowym falowniku V20 30 kW zabezpieczenia 6,5 A np. serii A60Q.
Wymiary wektorowego falownika 20G-46-0750-BF wynoszą: 435x262x240,5 mm, a jego waga to 14kg. Wymiary montażowe 412x235mm, oraz śruby M6.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wyjścia binarne | 3 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 3 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,5...599 |
| Komunikacja | |
| Komunikacja | Modbus TCP Ethernet RS232 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 240,5 |
| Szerokość (mm) | 262 |
| Wysokość (mm) | 435 |
| Waga (kg) | 14 |
| Zasilanie | |
| Moc (kW) | 37 |
| Napięcie zasilania (VAC) | 198...264 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 45...66 |
| Pobór prądu (A) | 80 |
| Prąd wyjściowy (A) | 75 |
| Ogólne | |
| Temperatura pracy (°C) | 0...40 |
| Stopień ochrony IP | 20 |
