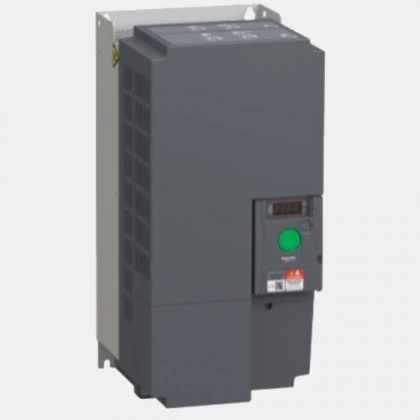

3-fazowy falownik 22 kW 400 VAC ATV310HD22N4E Schneider Electric

Zapraszamy do kontaktu z działem handlowym.
Produkt na zapytanie
+
0 Opinii / Napisz opinię

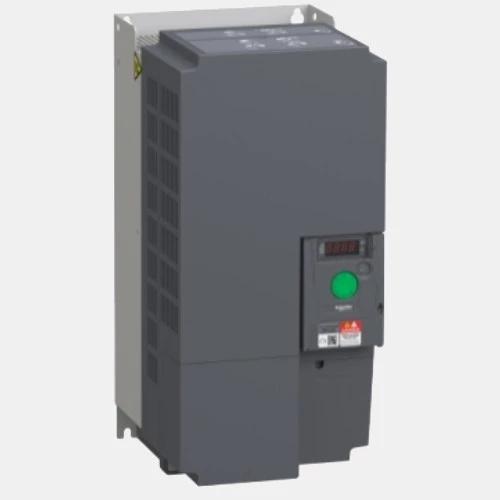

Przemiennik częstotliwości ATV310 22 kW 3x400 VAC Schneider

Falownik Easy Altivar 310 ATV310HD22N4E Schneider Electric o mocy 22 kW i napięciu zasilania 3x 380...460 V AC. Przetwornik dedykowany jest do współpracy z trójfazowymi silnikami asynchronicznymi. Prąd wejściowy przetwornika ATV310HD22N4E wynosi 64,2A, zaś prąd wyjściowy 46A. Przeciążalności invertera ATV310  wynosi 150% w czasie 1 minuty i 200% w czasie 2 sekund. Częstotliwość wyjściowa w falownikach Easy Altivar 310 określana jest na poziomie 0,5...400Hz. 3-fazowy falownik ATV310HD22N4E został wyposażony w 4 wejścia binarne, 1 wejście analogowe prądowo-napięciowe, 2 wyjścia binarne, 1 wyjście analogowe prądowo napięciowe. Komunikacja w przetwornikach Altivar 310 Schneider odbywa się protokołem Modbus RTU po RS485. Wektorowy inverter ATV310HD22N4E został wyposażony w kompaktową obudowę o stopniu ochrony IP20 i wymiarach: 390x180x212mm, a jego waga wynosi 8,5 kg.

Schneider electric w przypadku falownika ATV310HD22N4E zaleca następujące akcesoria:

  • filtr EMC VW3A4406,
  • dławik sieciowy VW3A4552,
  • dławik silnikowy VW3A4552,
  • wyłącznik silnikowy GZ1LE14,
  • stycznik LC1E09****,
  • rezystor hamujący  VW3A773.

Wejścia/Wyjścia
Wejścia binarne4
Wyjścia binarne2
Wejścia analogowe1
Wyjścia analogowe1
Napięcie wejść analogowych (V)0...10 0...5
Napięcie wyjść analogowych (V)0...10
Prąd wejść analogowych (mA)0...20
Prąd wyjść analogowych (mA)0...20
Częstotliwość wyjściowa (Hz)0,5...400
Komunikacja
KomunikacjaRJ45 Modbus/RTU RS485
Typ modułu
Rodzaj modułuPrzemiennik częstotliwości
Wymiary i waga
Głębokość (mm)212
Szerokość (mm)180
Wysokość (mm)390
Waga (kg)8,5
Zasilanie
Moc (kW)22
Napięcie zasilania (VAC)323...506
Liczba faz3-fazowy
Częstotliwość napięcia zasilającego (Hz)47,5...63
Pobór prądu (A)64,2
Prąd wyjściowy (A)46
Ogólne
SterowanieSkalarne Wektorowe
Temperatura pracy (°C)-10...55
Stopień ochrony IP20

Napisz opinię

Proszę się zalogować lub zarejestrować aby obejrzeć
pdf
Manual ATV310HD22N4E
