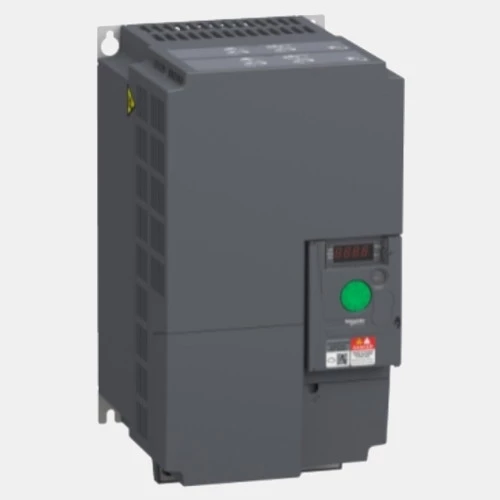

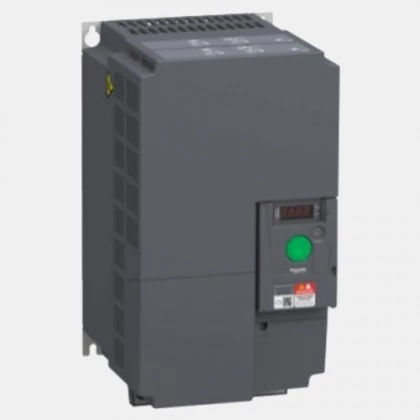

Przemiennik częstotliwości ATV310 18,5 kW 3x400 VAC Schneider
Falownik Easy Altivar 310 ATV310HD18N4E Schneider Electric o mocy 18,5 kW i napięciu zasilania 3x 380...460 V AC. Przetwornik dedykowany jest do współpracy z trójfazowymi silnikami asynchronicznymi. Prąd wejściowy przetwornika ATV310HD18N4E wynosi 55,3A, zaś prąd wyjściowy 39A. Przeciążalności invertera ATV310 wynosi 150% w czasie 1 minuty i 200% w czasie 2 sekund. Częstotliwość wyjściowa w falownikach Easy Altivar 310 określana jest na poziomie 0,5...400Hz. 3-fazowy falownik ATV310HD18N4E został wyposażony w 4 wejścia binarne, 1 wejście analogowe prądowo-napięciowe, 2 wyjścia binarne, 1 wyjście analogowe prądowo napięciowe. Komunikacja w przetwornikach Altivar 310 Schneider odbywa się protokołem Modbus RTU po RS485. Wektorowy inverter ATV310HD18N4E został wyposażony w kompaktową obudowę o stopniu ochrony IP20 i wymiarach: 232x150x171mm, a jego waga wynosi 3,7 kg.
Schneider electric w przypadku falownika ATV310HD18N4E zaleca następujące akcesoria:
- filtr EMC VW3A4406,
- dławik sieciowy VW3A4555,
- wyłącznik silnikowy GZ3LE65,
- stycznik LC1E65**,
- rezystor hamujący VW3A7733.
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 2 |
| Wejścia analogowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | 0...10 0...5 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0,5...400 |
| Komunikacja |
| Komunikacja | RJ45 Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 171 |
| Szerokość (mm) | 150 |
| Wysokość (mm) | 232 |
| Waga (kg) | 3,7 |
| Zasilanie |
| Moc (kW) | 18,5 |
| Napięcie zasilania (VAC) | 323...506 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 55,3 |
| Prąd wyjściowy (A) | 39 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...55 |
| Stopień ochrony IP | 20 |
 | Manual ATV310HD18N4E |
