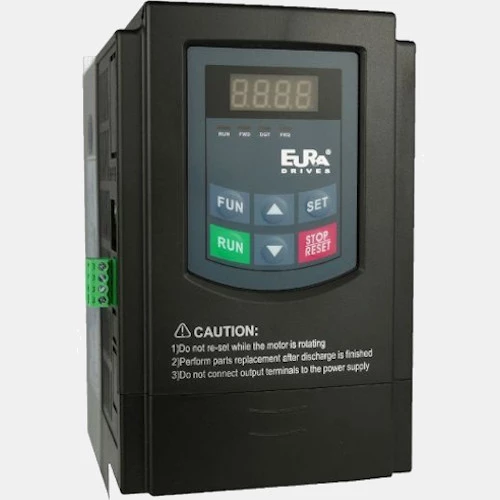

Przemiennik częstotliwości 1F 1,1 kW E810 Eura
Jednofazowy falownik E810-0011S2 Eura Drives o mocy 1,1 kW zasilany napięciem 1x 230 VAC o częstotliwości 47,5...63 Hz. Częstotliwość wyjściowa wynosi 0...650Hz. Prąd wejściowy falownika oscyluje wokół 10A, natomiast prąd wyjściowy to 5A. Falownik E810 Eura Drives może pracować w przeciążeniu 120% przez 60 sekund. Producent deklaruje sprawność 1-fazowego falownika E810 na poziomie 94%. Falownik E810 1,1kW został wyposażony w: 5 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 1 wyjścia analogowe. Przemiennik częstotliwości E-810 komunikuje się poprzez port RS-485 protokołem Modbus RTU/ASCII. Dodatkowo falownik posiada wbudowany wyświetlacz LED z przyciskami funkcyjnymi i potencjometrem. Jednofazowy falownik E810-0011S2 ma możliwość sterowania silnikiem trójfazowym w sposób wektorowy lub skalarny. Dodatkowo przemiennik E810 dysponuje opcją ustawienia do 15 stałych prędkości na wejściach binarnych, lub opcje pracy automatycznej do 8 kroków. Producent zaleca stosowanie zabezpieczenia B16 oraz przewodów o przekroju 2,5mm2. Przetwornik dysponuje obudowa z tworzywa z filtrem sieciowym. Wymiary invertera E810-0011S2 wynoszą 138x80x135mm.
Falownik E810-0011S2 schemat
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wyjścia analogowe | 1 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...650 |
| Komunikacja |
| Komunikacja | Modbus ASCII/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 135 |
| Szerokość (mm) | 80 |
| Wysokość (mm) | 138 |
| Waga (kg) | 1,1 |
| Zasilanie |
| Moc (kW) | 1,1 |
| Napięcie zasilania (VAC) | 230 |
| Liczba faz | 1-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47...63 |
| Pobór prądu (A) | 10 |
| Prąd wyjściowy (A) | 5 |
| Ogólne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |
