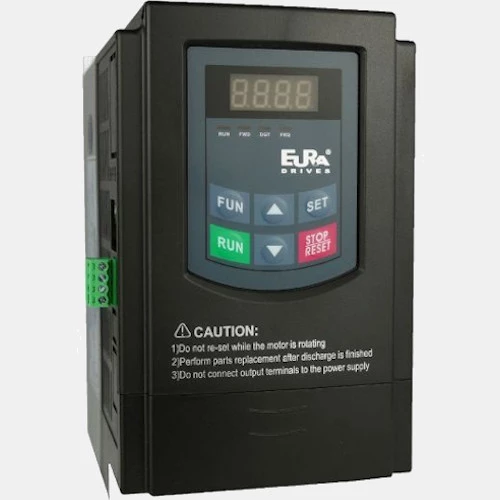

Przemiennik częstotliwości 1F 200 W E810 Eura
Jednofazowy falownik E810-0002S2 Eura Drives o mocy 0,2 kW zasilany napięciem 1x 230 VAC o częstotliwości 47,5...63 Hz. Częstotliwość wyjściowa wynosi 0...650Hz. Prąd wejściowy falownika oscyluje wokół 3A, natomiast prąd wyjściowy to 1,5A. Falownik E810 Eura Drives może pracować w przeciążeniu 120% przez 60 sekund. Producent deklaruje sprawność 1-fazowego falownika E810 na poziomie 94%. Falownik E810 0,2kW został wyposażony w: 5 wejść cyfrowych, 2 wejścia analogowe, 1 wyjście cyfrowe, 1 wyjście przekaźnikowe oraz 1 wyjścia analogowe. Przemiennik częstotliwości E-810 komunikuje się poprzez port RS-485 protokołem Modbus RTU/ASCII. Dodatkowo falownik posiada wbudowany wyświetlacz LED z przyciskami funkcyjnymi i potencjometrem. Falownik ma możliwość sterowania silnikiem trójfazowym w sposób wektorowy lub skalarny. Dodatkowo przemiennik E810 dysponuje opcją ustawienia do 15 stałych prędkości na wejściach binarnych, lub opcje pracy automatycznej do 8 kroków. Producent zaleca stosowanie zabezpieczenia B6 oraz przewodów o przekroju 1,5mm. Przetwornik dysponuje obudowa z tworzywa z filtrem sieciowym. Wymiary invertera E810-0002S2 wynoszą 138x80x135mm.
Falownik E810-0002S2 schemat
Wejścia/Wyjścia |
Wejścia binarne |
5 |
Wyjścia binarne |
1 |
Wyjścia przekaźnikowe |
1 |
Wyjścia analogowe |
1 |
Napięcie wyjść analogowych (V) |
0...10 |
Prąd wejść analogowych (mA) |
0...20 |
Prąd wyjść analogowych (mA) |
0...20 |
Częstotliwość wyjściowa (Hz) |
0...650 |
Komunikacja |
Komunikacja |
Modbus ASCII/RTU RS485 |
Typ modułu |
Rodzaj modułu |
Przemiennik częstotliwości |
Wymiary i waga |
Głębokość (mm) |
135 |
Szerokość (mm) |
80 |
Wysokość (mm) |
138 |
Waga (kg) |
1,1 |
Zasilanie |
Moc (kW) |
0,2 |
Napięcie zasilania (VAC) |
230 |
Liczba faz |
1-fazowy |
Częstotliwość napięcia zasilającego (Hz) |
47...63 |
Pobór prądu (A) |
3 |
Prąd wyjściowy (A) |
1,5 |
Ogólne |
Temperatura pracy (°C) |
-10...40 |
Stopień ochrony IP |
20 |
