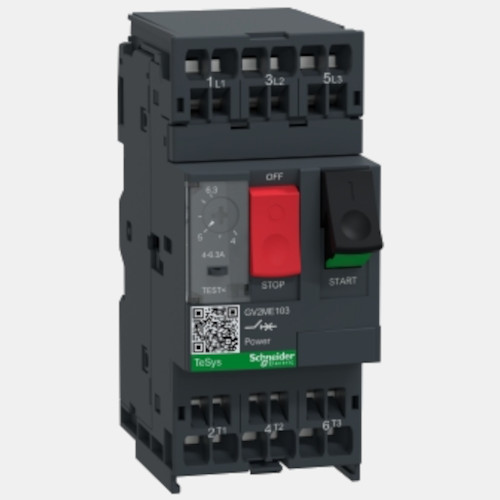

Wyłącznik silnikowy 3P 4…6,3 A GV2ME103 Schneider Electric
Wyłącznik silnikowy GV2ME103 Schneider Electric posiada 3 bieguny. Maksymalny prąd znamionowy wynosi 6,3A dla prądu przemiennego AC. Znamionowe napięcie impulsowe szacowane jest na poziomie 6 kV. Zakres regulacji zabezpieczenia termicznego GV2ME103 wynosi 4…6,3 A. Zabezpieczenie wyposażone zostało w termomagnetyczny wyzwalacz aktywowany za pomocą przycisków. Prąd wyzwolenia magnetycznego dla tego modelu wyłącznika silnikowego GV Schneider Electric wynosi 78A. Wytrzymałość mechaniczna wyłącznika termiczno magnetycznego GV2ME wynosi 100 000 zadziałań, zaś wytrzymałość elektryczna 100 000 cykli. Termik GV2ME103 jest w stanie pracować w zakresie temperatur -20...60°C. Zabezpieczenie termiczne GV2ME103 posiada obudowę o stopniu ochrony IP20 oraz wymiarach: 101x45x78,5 mm. Waga urządzenia wynosi 0,28kg. Wyłącznik silnikowy GV2ME103 posiada zaciski sprężynowe.
| Typ modułu | |
| Rodzaj modułu | Wyłącznik silnikowy |
| Wymiary i waga | |
| Głębokość (mm) | 78,5 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 101 |
| Waga (kg) | 0,28 |
| Zasilanie | |
| Prąd znamionowy (A) | 4…6,3 |
| Ogólne | |
| Temperatura pracy (°C) | -20...60 |
| Montaż | Szyna DIN |
| Stopień ochrony IP | 20 |
