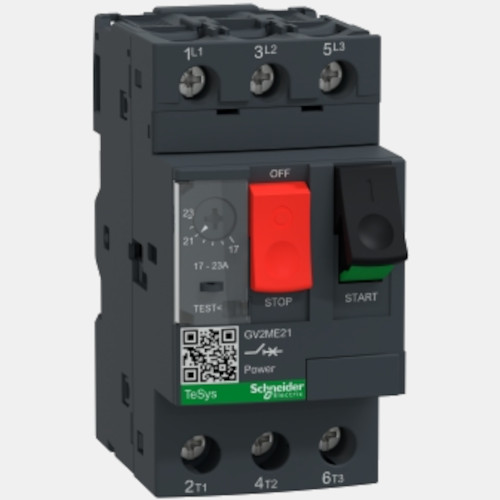

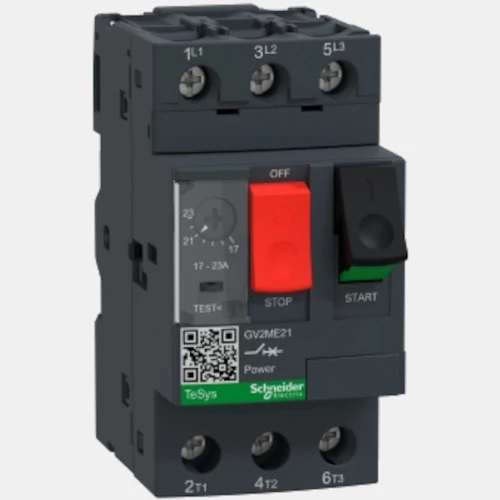

Wyłącznik silnikowy 3P 17…23 A GV2ME21 Schneider Electric
Wyłącznik silnikowy GV2ME21 Schneider Electric posiada 3 bieguny. Maksymalny prąd znamionowy wynosi 23A dla prądu przemiennego AC. Znamionowe napięcie impulsowe szacowane jest na poziomie 6 kV. Zakres regulacji zabezpieczenia termicznego GV2ME21 wynosi 17…23 A. Zabezpieczenie wyposażone zostało w termomagnetyczny wyzwalacz aktywowany za pomocą przycisków. Prąd wyzwolenia magnetycznego dla tego modelu wyłącznika silnikowego GV Schneider Electric wynosi 327A. Wytrzymałość mechaniczna wyłącznika termiczno magnetycznego GV2ME wynosi 100 000 zadziałań, zaś wytrzymałość elektryczna 100 000 cykli. Termik GV2ME21 jest w stanie pracować w zakresie temperatur -20...60°C. Zabezpieczenie termiczne GV2ME21 posiada obudowę o stopniu ochrony IP20 oraz wymiarach: 89x45x78,5 mm. Waga urządzenia wynosi 0,26kg. Termik GV2ME21 posiada zaciski skrzynkowe.
| Typ modułu | |
| Rodzaj modułu | Wyłącznik silnikowy |
| Wymiary i waga | |
| Głębokość (mm) | 78,5 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 89 |
| Waga (kg) | 0,26 |
| Zasilanie | |
| Prąd znamionowy (A) | 17…23 |
| Ogólne | |
| Temperatura pracy (°C) | -20...60 |
| Montaż | Szyna DIN |
| Stopień ochrony IP | 20 |
