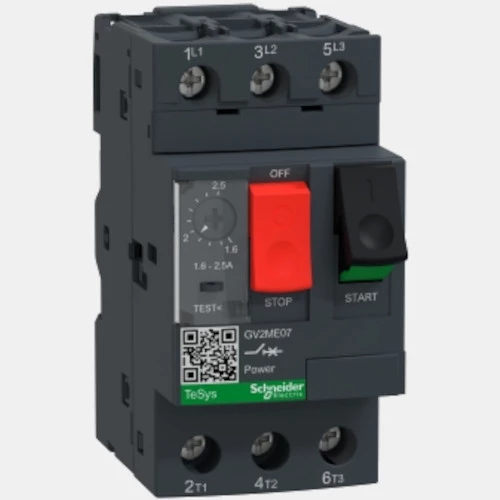

Termik Schneider GV2 GV2ME07
Wyłącznik silnikowy GV2ME07 Schneider Electric posiada 3 bieguny. Maksymalny prąd znamionowy wynosi 2,5A dla prądu przemiennego AC. Znamionowe napięcie impulsowe szacowane jest na poziomie 6 kV. Zakres regulacji zabezpieczenia termicznego GV2ME07 wynosi 1,6…2,5 A. Zabezpieczenie wyposażone zostało w termomagnetyczny wyzwalacz aktywowany za pomocą przycisków. Prąd wyzwolenia magnetycznego dla tego modelu wyłącznika silnikowego GV Schneider Electric wynosi 33,5A. Wytrzymałość mechaniczna wyłącznika termiczno magnetycznego GV2ME wynosi 100 000 zadziałań, zaś wytrzymałość elektryczna 100 000 cykli. Termik GV2ME07 jest w stanie pracować w zakresie temperatur -20...60°C. Zabezpieczenie termiczne GV2ME07 posiada obudowę o stopniu ochrony IP20 oraz wymiarach: 89x45x78,5 mm. Waga urządzenia wynosi 0,26kg. Termik GV2ME07 posiada zaciski skrzynkowe.
| Typ modułu |
| Rodzaj modułu | Wyłącznik silnikowy |
| Wymiary i waga |
| Głębokość (mm) | 78,5 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 89 |
| Waga (kg) | 0,26 |
| Zasilanie |
| Prąd znamionowy (A) | 1,6…2,5 |
| Ogólne |
| Temperatura pracy (°C) | -20...60 |
| Montaż | Szyna DIN |
| Stopień ochrony IP | 20 |
