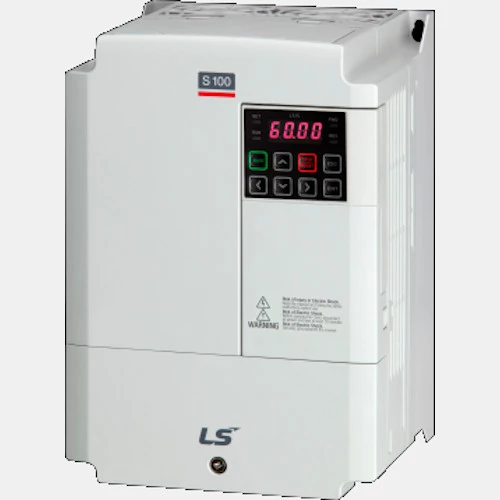

Wektorowy falownik S100 Standard LS 5,5 kW
Falownik LSLV0055S100-4EOFNS LG o mocy 5,5/7,5 kW zasilany jest napięciem 3x400 VAC. Przetwornik LSLV0055S100-4EOFNS dedykowany jest do pracy z trójfazowymi silnikami o mocy do 5,5 kW. Prąd wyjściowy tego invertera szacowany jest na poziomie 7,1/9,5A odpowiednio dla pracy lekkiej i ciężkiej, zaś pobór prądu 12,9/17,5A. Częstotliwość wyjściowa falowników S100 standard LS wynosi odpowiednio 400 Hz przy sterowaniu skalarnym oraz 120 Hz przy wektorowym sterowaniu. 3-fazowy falownik LSLV0055S100-4EOFNS został wyposażony w: 5 wejść binarnych, 2 wyjścia cyfrowe, 2 wejścia analogowe oraz 1 wyjście analogowe. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Komunikacja odbywa się protokołem Modbus RTU po RS485 z możliwością rozbudowy o protokołu Profibus-DP, Profinet, Ethernet/Modbus TCP-IP, CanOpen czy EtherCat. Ponadto trójfazowy falownik S100 LSLV0055S100-4EOFNS posiada wbudowany filtr EMC C3 oraz moduł hamujący, co pozwala na bezpośrednie podłączenie rezystora hamującego. Producent zaleca stosowanie rezystora 85 Ohm i 1000W. LG poleca stosowanie przy falowniku LSLV0055S100-4EOFNS dławika AC indukcyjności 1,12 mH i prądzie 19A , dławika DC indukcyjności 3,2 mH i prądzie 17A, stycznika MC-22b 22A. Wektorowy falownik S100 7,5/10 HP charakteryzuję się stopniem ochrony IP20, a jego wymiary wynoszą: 232x160x140mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Sterowanie skalarne | Wektorowe |
| Komunikacja |
| Komunikacja | Modbus RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 140 |
| Szerokość (mm) | 160 |
| Wysokość (mm) | 232 |
| Waga (kg) | 3,1 |
| Zasilanie |
| Moc (kW) | 5,5 |
| Napięcie zasilania (VAC) | 380...480 |
| Napięcie wyjściowe (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 12,9 17,5 |
| Prąd wyjściowy (A) | 7,1 9,5 |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
