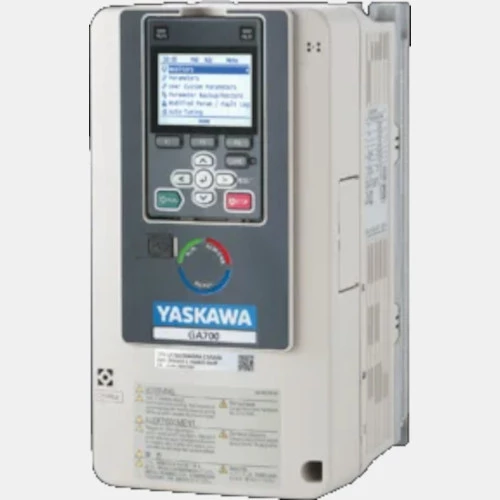

Trójfazowy falownik 400kW 400VAC GA70C4810AAA Yaskawa
3-fazowy falownik GA70C4810AAA produkcji Yaskawa o mocy 400kW HD/450kW ND kW. Przemiennik GA700 przeznaczony jest do trójfazowych silników. GA70C4810AAA zasilany jest napięciem mieszczącym się w przedziale 380...480V AC o częstotliwości 47,5…63 Hz. Prąd wyjściowy plasuje się na poziomie 720A HD/810A ND A. Częstotliwość wyjścia tego invertera oscyluje wokół 0...590Hz. 3-fazowy falownik GA700 Yaskawa wyposażony jest w: 8 wejść cyfrowych,3 wejścia analogowe prądowo-napięciowe, 1 wejście impulsowe, 4 wyjścia binarne, 2 wyjścia analogowe prądowo-napięciowe oraz 1 wyjście impulsowe. Falownik GA70C4810AAA bez wbudowanego filtra EMC dysponuje komunikacją Modbus po RS485. 3-fazowy falownik GA70C4810AAA posiada stopień ochrony IP20. Konfiguracja odbywa się przy pomocy oprogramowania DriveWizard® i DriveWorksEZ®. Wymiary falownika Yaskawa to: 1370 x 760 x 440 mm. Waga urządzenia wynosi 363kg.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wyjścia binarne | 4 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 3 |
| Napięcie wejść analogowych (V) | 0...10 -10...10 |
| Napięcie wyjść analogowych (V) | -10...10 0..10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...590 |
| Komunikacja | |
| Komunikacja | Modbus RS485 |
| Typ modułu | |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga | |
| Głębokość (mm) | 440 |
| Szerokość (mm) | 760 |
| Wysokość (mm) | 1370 |
| Waga (kg) | 363 |
| Zasilanie | |
| Moc (kW) | 400 450 |
| Napięcie zasilania (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 810 720 |
| Ogólne | |
| Sterowanie | Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
