Przemiennik częstotliwości 400 kW 3x380VAC Frecon FR500
Falownik FR500A-4T-400G/450P(B) Frecon o mocy 400 kW i napięciu zasilania 3x380VAC. Prąd wejściowy 3-fazowego przetwornika 400 kW FR500 wynosi 785A, zaś prąd wyjściowy to 725A. Częstotliwość wyjściowa falowników Frecon FR500 wynosi 600Hz. Komunikacja w wektorowym falowniku FR500A-4T-400G/450P(B) odbywa się protokołem Modbus RTU po RS485. Trójfazowy falownik FR500 o mocy 400 kW został wyposażony w 7 wejść cyfrowych, 2 wejścia analogowe prądowo-napięciowe, 1 wejście analogowe napięciowe, 2 wyjścia tranzystorowe, 2 wyjścia przekaźnikowe oraz 2 wyjścia analogowe prądowo-napięciowe. Frecon deklaruje możliwość pracy inverterów FR500 w zakresie temperatur od -10 do +40 stopni Celsjusza. Kompaktowa obudowa falownika FR500A-4T-400G/450P(B) charakteryzuje się IP20 raz wymiarami: 1025,5x700x390. Waga falownika wynosi 195 kg.
Schemat podłączenia falownika FR500A-4T-400G/450P(B)
| Wejścia/Wyjścia |
| Wejścia binarne | 7 |
| Wyjścia tranzystorowe | 2 |
| Wyjścia przekaźnikowe | 2 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...600 |
| Komunikacja |
| Komunikacja | Modbus/RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 390 |
| Szerokość (mm) | 700 |
| Wysokość (mm) | 1025,5 |
| Waga (kg) | 195 |
| Zasilanie |
| Moc (kW) | 400 |
| Napięcie zasilania (VAC) | 323...494 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 785 |
| Prąd wyjściowy (A) | 725 |
| Ogólne |
| Sterowanie | Wektorowe Skalarne |
| Temperatura pracy (°C) | -10...40 |
| Stopień ochrony IP | 20 |

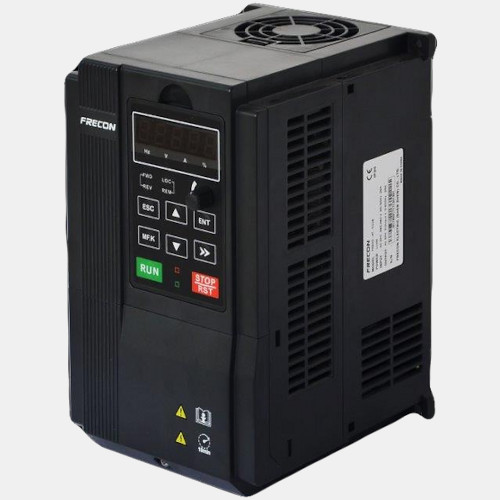

-500x500.jpg "Trójfazowy falownik 400kW 3x380VAC FR500A-4T-400G/450P(B) Frecon")
