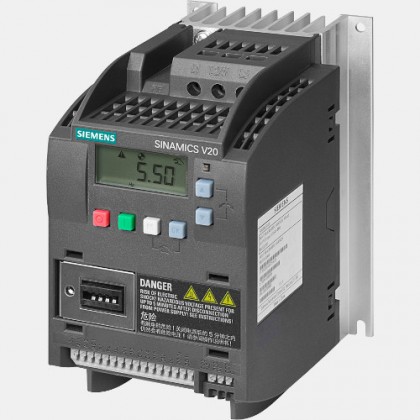

Przemiennik częstotliwości 2,2kW 3x400 VAC Sinamics V20
Falownik 6SL3210-5BE22-2CV0 Sinamics V20 przystosowany jest do pracy z trójfazowymi silnikami o mocy do 2,2kW. Prąd wyjściowy przetwornika 6SL3210-5BE22-2CV0 wynosi 5,6A, natomiast pobór prądu oscyluje wokół 6,4A. Falownik 6SL3210-5BE22-2CV0 V20 Siemens zasilany jest napięciem 3x400 VAC. Częstotliwość wyjściowa dla falowników Sinamics V20 Siemens szacowana jest na poziomie 0...550 Hz. W standardzie przemiennik częstotliwości 6SL32105BE222CV0 został wyposażony w 4 wejścia cyfrowe, 2 wyjścia binarne, 2 wejścia analogowe 12bit oraz 1 wyjście analogowe prądowe. Wejścia analogowe można wykorzystać jako dodatkowe wejścia binarne. Komunikacja w tym inwerterze odbywa się protokołem USS lub Modbus RTU po RS485. Falownik 6SL3210-5BE22-2CV0 został wyposażony w zabudowany moduł hamowania co pozwala na bezpośrednie podłączenie rezystora hamowania o rezystancji 160 Ohm np. 6SE6400-4BD12-0BA0. 3-fazowy falownik 6SL3210-5BE22-2CV0 w wersji z zabudowanym filtrem posiada obudowę o stopniu ochrony wynoszącym IP20 oraz wymiarach: 166 x 90 x 145,5mm. Producent podaje możliwość pracy inwertera w zakresie temperatur od -10 do +60 stopni Celsjusza.
Siemens w przypadku 3-fazowego falownika Sinamics V20 6SL3210-5BE22-2CV0 zaleca stosowanie dławika komutacyjnego 6SL3203-0CE21-0AA0, bezpiecznika 10 A np. 3NA3805, dławik wyjściowy 6SL3202-0AE18-8CA0. Producent podaje kompatybilność tego falownika z wentylatorem 6SL3200-0UF02-0AA0.
Schemat podłączenia falownika Siemens V20 6SL3210-5BE22-2CV0
| Wejścia/Wyjścia |
| Wejścia binarne | 4 |
| Wyjścia binarne | 2 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Częstotliwość wyjściowa (Hz) | 0...550 |
| Rozdzielczość (bit) | 12 |
| Komunikacja |
| Komunikacja | Modbus/RTU USS RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Waga (kg) | 0,99 |
| Zasilanie |
| Moc (kW) | 2,2 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Pobór prądu (A) | 6,4 |
| Prąd wyjściowy (A) | 5,6 |
| Ogólne |
| Sterowanie | Skalarne |
| Temperatura pracy (°C) | -10...60 |
| Stopień ochrony IP | 20 |
