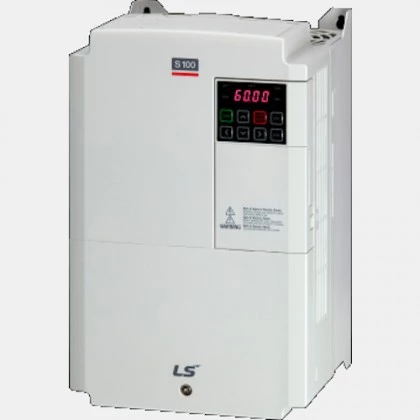

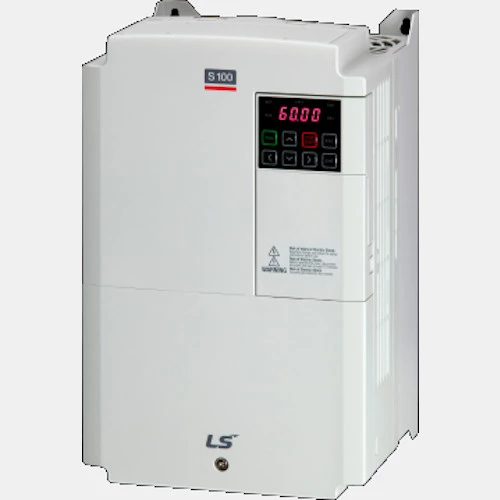

Wektorowy falownik S100 Standard LS 18,5 kW
Falownik LSLV0185S100-4EOFNS LG o mocy 18,5/22 kW zasilany jest napięciem 3x400 VAC. Przetwornik LSLV0185S100-4EOFNS dedykowany jest do pracy z trójfazowymi silnikami o mocy do 18,5 kW. Prąd wyjściowy tego invertera szacowany jest na poziomie 23/27A odpowiednio dla pracy lekkiej i ciężkiej, zaś pobór prądu 43,6/49,5A. Częstotliwość wyjściowa falowników S100 standard LS wynosi odpowiednio 400 Hz przy sterowaniu skalarnym oraz 120 Hz przy wektorowym sterowaniu. 3-fazowy falownik LSLV0185S100-4EOFNS został wyposażony w: 5 wejść binarnych, 2 wyjścia cyfrowe, 2 wejścia analogowe oraz 1 wyjście analogowe. Dodatkowo dysponuje wejściem bezpieczeństwa STO. Komunikacja odbywa się protokołem Modbus RTU po RS485 z możliwością rozbudowy o protokołu Profibus-DP, Profinet, Ethernet/Modbus TCP-IP, CanOpen czy EtherCat. Ponadto trójfazowy falownik S100 LSLV0185S100-4EOFNS posiada wbudowany filtr EMC C3 oraz moduł hamujący, co pozwala na bezpośrednie podłączenie rezystora hamującego. Producent zaleca stosowanie rezystora 20 Ohm i 3600W. LG poleca stosowanie przy falowniku LSLV0185S100-4EOFNS dławika AC indukcyjności 0,4 mH i prądzie 52A, dławika DC indukcyjności 1 mH i prądzie 49A, stycznika MC-75a 75A. Wektorowy falownik S100 25/30 HP charakteryzuję się stopniem ochrony IP20, a jego wymiary wynoszą: 350x220x187mm.
| Wejścia/Wyjścia |
| Wejścia binarne | 5 |
| Wyjścia binarne | 1 |
| Wyjścia przekaźnikowe | 1 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 1 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...400 |
| Sterowanie skalarne | Wektorowe |
| Komunikacja |
| Komunikacja | Modbus RTU RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 187 |
| Szerokość (mm) | 220 |
| Wysokość (mm) | 350 |
| Waga (kg) | 7,3 |
| Zasilanie |
| Moc (kW) | 18,5 |
| Napięcie zasilania (VAC) | 380...480 |
| Napięcie wyjściowe (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Pobór prądu (A) | 49,5 43,6 |
| Prąd wyjściowy (A) | 23 27 |
| Ogólne |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
