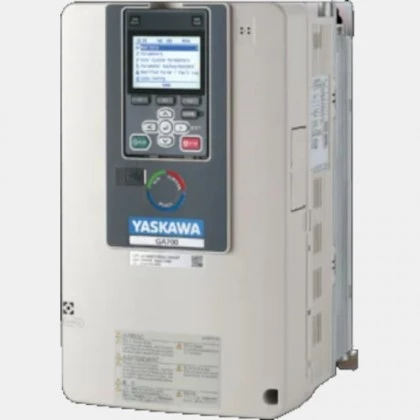

Wektorowy falownik GA700 Yaskawa 11 kW

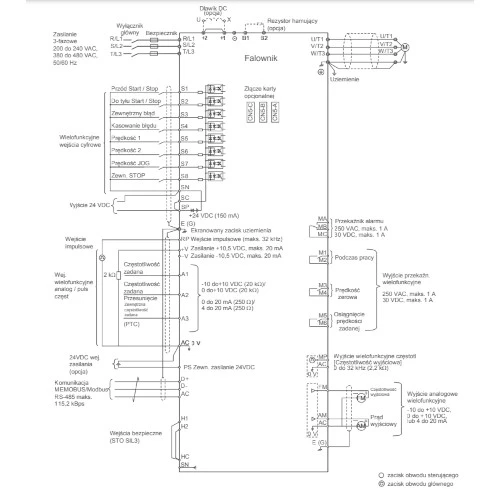

3-fazowy falownik GA70C4031BBA produkcji Yaskawa o mocy 11kW HD/15kW ND kW. Przemiennik GA700 przeznaczony jest do trójfazowych silników. GA70C4031BBA zasilany jest napięciem mieszczącym się w przedziale 380...480V AC o częstotliwości 47,5…63 Hz. Prąd wyjściowy plasuje się na poziomie 24A HD/31A ND A. Częstotliwość wyjścia tego invertera oscyluje wokół 0...590Hz. 3-fazowy falownik GA700 Yaskawa wyposażony jest w: 8 wejść cyfrowych,3 wejścia analogowe prądowo-napięciowe, 1 wejście impulsowe, 4 wyjścia binarne, 2 wyjścia analogowe prądowo-napięciowe oraz 1 wyjście impulsowe. Falownik GA70C4031BBA z wbudowanym filtrem EMC dysponuje komunikacją Modbus po RS485. 3-fazowy falownik 4031 posiada stopień ochrony IP20. Konfiguracja odbywa się przy pomocy oprogramowania DriveWizard® i DriveWorksEZ®. Wymiary falownika Yaskawa to: 300 x 180 x 202 mm. Waga urządzenia wynosi 5,5kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia binarne | 4 |
| Wejścia analogowe | 2 |
| Wyjścia analogowe | 3 |
| Napięcie wejść analogowych (V) | 0...10 -10...10 |
| Napięcie wyjść analogowych (V) | -10...10 0..10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 4...20 |
| Częstotliwość wyjściowa (Hz) | 0...590 |
| Komunikacja |
| Komunikacja | Modbus RS485 |
| Typ modułu |
| Rodzaj modułu | Przemiennik częstotliwości |
| Wymiary i waga |
| Głębokość (mm) | 202 |
| Szerokość (mm) | 180 |
| Wysokość (mm) | 300 |
| Waga (kg) | 5,5 |
| Zasilanie |
| Moc (kW) | 11 15 |
| Napięcie zasilania (VAC) | 380...480 |
| Liczba faz | 3-fazowy |
| Częstotliwość napięcia zasilającego (Hz) | 47,5...63 |
| Prąd wyjściowy (A) | 24 31 |
| Ogólne |
| Sterowanie | Wektorowe |
| Temperatura pracy (°C) | -10...50 |
| Stopień ochrony IP | 20 |
